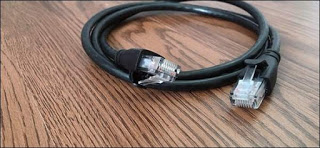

Una guía para cortar y «engarzar» un cable Ethernet para acortar cables LAN o crearlos de diferentes tamaños
Esta es una guía que podría haber sido escrita hace 10 años, pero como nunca es demasiado tarde para aprender, echemos un vistazo aquí. cómo cortar un cable Ethernet para crear un cable LAN para conectar a una computadora o módem/router.
Aunque las redes Wi-Fi estén de moda hoy en día, sabes cómo hackearlas o mejor Apriete el cable Ethernet y tener las herramientas adecuadas sigue siendo muy útil cuando desea acortar un cable largo a una longitud no estándar o ahorrar dinero comprando un cable de 10 metros sin engarzar para crear conexiones según sea necesario.
Por ejemplo, puedes comprar un rollo de 100 metros de cable Ethernet y una bolsa de conectores por unos 50 euros, por lo que puedes preparar cualquier cantidad de cables, incluso los muy largos.
Cables Ethernet Cat5 y Cat6 para usar
Yendo a Amazon descubrí que se puede comprar un rollo de 100m de largo con conectores RJ45 y una crimpadora (herramienta de fijación de conectores) por un precio de 43 euros.
Alternativamente, también puede comprar un cable de 50 m que se puede cortar en dos o más cables.
En este caso, sin embargo, también es necesario comprar una herramienta de crimpado por 10 euros y una bolsa. Conectores RJ45 o un kit de herramientas para crear un cable Ethernet por 20 euros, que también incluye un tester.
También sería bueno tener un cortador de alambre o pelacables para quitar la capa y separar los cables, aunque aún puedes usar tijeras.
Una vez que tenga todas las herramientas disponibles para cortar y engarzar el cable Ethernet, debe proceder de la siguiente manera:
1) Mida la longitud requerida del cable Ethernet y corte el cable.
dos) ¡saca el cable!cortando la funda exterior para posteriormente poder separar los cables interiores, que luego se introducirán en el conector RJ45.
Lo mejor sería hacerlo con un cortahilos, pero si eres lo suficientemente preciso puedes usar unas tijeras normales, teniendo cuidado de no tocar los pequeños hilos internos.
3) Cables internos separados
Después de quitar el cable de ethernet, notará cuatro pares de cables trenzados.
Estos pares se componen de 8 hilos, 4 monocolores y 5 blancos con rayas de colores.
Divida los pares para que tengan ocho hilos separados y hágalos lo más planos posible.

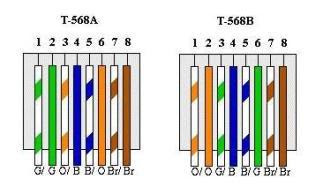

Los ocho cables deben ordenarse en orden estándar que puede ser T-568A o T-568B.
T-568A siga el orden: blanco-verde, verde, blanco-naranja, azul, blanco-azul, naranja, blanco-marrón, marrón.
T-568B siga el orden: blanco-naranja, naranja, blanco-verde, azul, blanco-azul, blanco-marrón, marrón.
La diferencia entre los dos estándares es que los pares de cables naranja y verde cambian de lugar.
El resultado de este intercambio es alambre cruzadoque se usa en una red para conectar dos computadoras sin la necesidad de un enrutador.
Un extremo del cable tiene los conductores T-568A intercambiados y el otro extremo tiene los conductores T-568B intercambiados.
en cable ethernet simple utilizado para conectarse a un enrutador o módem, ambos extremos tienen la misma secuencia de cableado, y en este artículo vamos a hacer este tipo de cable.
Luego, clasifique los ocho cables en orden de acuerdo con la Tabla T-568A (que se muestra aquí a la izquierda) y prepárelos para engarzarlos.
Después de ordenar, conéctelos lo más cerca posible, sin superponerse, y extiéndalos bien, manteniéndolos entre los dedos.
4) Luego, y esta es quizás la parte más difícil, necesitas usar unas tijeras para cortar los ocho hilos para que queden todos del mismo largo.
5) Inserte los cables en el conector RJ45manteniéndolos siempre en el orden correcto para que las partes expuestas se alineen con los agujeros en la parte inferior del tapón.
Mientras hace esto, cálmese y observe atentamente para asegurarse de que ninguno de los cables esté tirado o colocado en la posición incorrecta.
Si te equivocas, sácalos, vuélvelos a poner y vuelve a intentarlo.
Empuje el cable hacia arriba hasta que los ocho cables toquen el extremo del conector.
6) Doblar
Después de insertar los cables, tome la pinza en la mano, inserte el conector en él y apriételo como un cascanueces, con fuerza, pero sin exagerar sus sentidos, el plástico se rompe.
Cuando haya terminado, desconecte el cable del instrumento y verifique si funciona conectándolo a una computadora o enrutador.
Finalmente, si es cierto que un cable Ethernet puede ser muy largo, el límite de longitud es de 300 metros.
Para cubrir todo este proceso, encontré el video italiano perfecto en Youtube, corto y enfocado, que puede ayudar.
