Todos entendemos la importancia de las tarjetas de video (tarjetas gráficas), especialmente los jugadores. Muchas veces también tenemos que conectarnos a tarjetas gráficas externas para mejorar la calidad de la visualización de gráficos/video en nuestro dispositivo. En tales casos, debe comprender los diferentes tipos de conectores de tarjetas de video. Este artículo hablará sobre una variedad de pantallas de video, puertos de video y tarjetas de video; entraremos en detalles sobre los tipos de puertos de pantalla de PC, los tipos de cables de pantalla de computadora y todo lo que se puede hacer con las pantallas de video. Al final de este artículo, aprenderá sobre flujos de entrada y salida de video, tipos de clavijas de cable, tarjetas gráficas y diferentes tipos de pantallas de video. Este artículo también puede ser una gran guía para que los jugadores entiendan cómo optimizar su rendimiento de juego y mejorar su experiencia de juego.
Explicación de los tipos de conectores de tarjetas de video
Aquí, hemos explicado en detalle los tipos de conectores de tarjetas de video y los tipos de cables de pantalla de computadora.
¿Qué es una tarjeta de video?
Es importante entender qué es una tarjeta de video para entender muchos otros conceptos explicados en el artículo más adelante. Una tarjeta de video es un dispositivo de hardware que calcula y controla la apariencia de una imagen en una pantalla. Mejora la calidad de la visualización. Este hardware es responsable del procesamiento de gráficos. Está conectado a la placa base de una computadora. Las tarjetas gráficas de hoy en día vienen con una variedad de puertos que se conectan a dispositivos externos como TV o monitores para mostrar mejor video y audio. Ahora aprenderemos sobre los tipos de conectores de tarjetas de video y los diferentes propósitos para los que se utilizan. A continuación se muestra una lista de los mejores tipos de conectores de video.
Nota: Una tarjeta gráfica de primer nivel puede suponer una gran carga para la fuente de alimentación del dispositivo y eso es algo que debe evitar.
Tipos de conectores de tarjetas de video
Los siguientes son tipos de conectores de tarjetas de video.

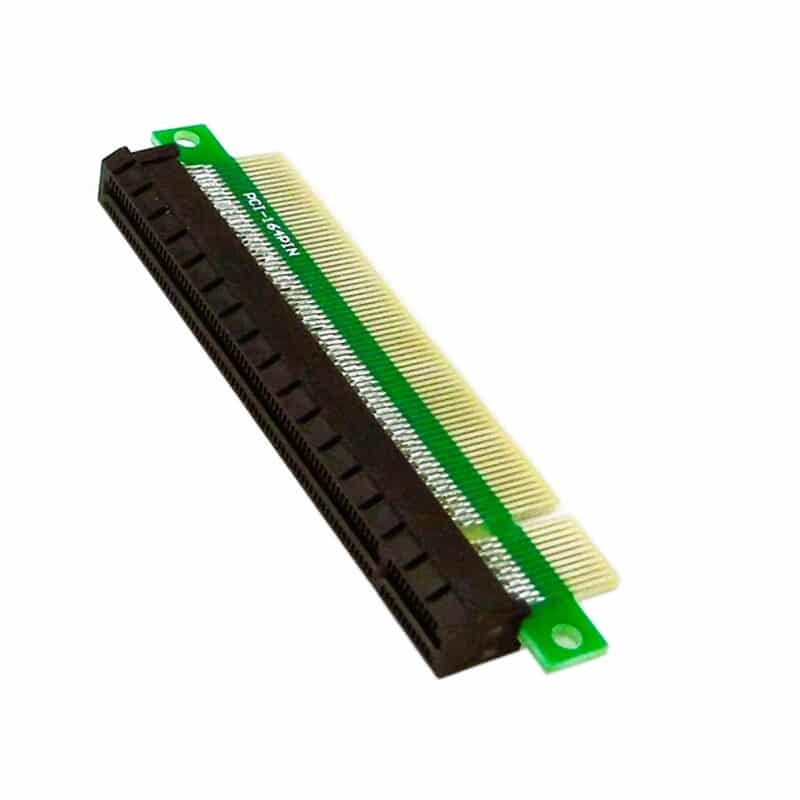

1. Conector PCI Express x16
Esta es la interfaz más común de las placas base que se utilizan en nuestros dispositivos, como las PC. Las placas base anteriores solían tener ranuras ISA y se usaban para conectar todo a la computadora y no solo las tarjetas gráficas. A medida que avanzaba la tecnología de las PC, las ranuras ISA no eran lo suficientemente rápidas para los gráficos por computadora. En 2004, PCIe fue lanzado, que significa Peripheral Component Interconnect Express. Era una versión de mayor velocidad de las PCI regulares. Estas ranuras PCIe vienen en diferentes tamaños. Por ejemplo: ranuras PCIe x1 o PCIe x16.
PCI Express comunica datos hacia y desde las ranuras en algo llamado carriles. Puede visualizar los datos que fluyen aquí como una línea de personas u objetos. Si un carril de personas o, más precisamente, datos viajan a una ranura PCIe, entonces es un conector PCIe x1. Si queremos llevar más datos a la tarjeta, no podemos aumentar la velocidad de la tarjeta, pero podemos agregar más carriles. Entonces, si aumenta la cantidad de carriles en 4, obtenemos PCIe x4. En este caso, obtenemos 4 carriles más para que los datos viajen, luego tenemos 4 veces más datos y 4 veces la tasa de transferencia de datos. Si podemos aumentar los carriles por un factor de 16, obtenemos conectores PCIe x16, que es el el más moderno de los tipos de conectores de tarjetas de video. Algunas características de los conectores PCI Express x16 son
- Suministra 75W a Tarjetas Gráficas.
- Los datos fluyen en carriles.
- Está suficiente para tarjetas gráficas de gama media.
- Es suficiente para tarjetas gráficas de gama media y alta superior. Estas tarjetas gráficas requieren de una conexión externa para lo cual utilizamos conectores de 6 y 8 pines.
Los conectores mencionados a continuación se conectarán a componentes individuales de una computadora, como tarjetas gráficas. A medida que avanzaba la tecnología, necesitamos conectores más potentes para suministrar más energía a las CPU; fue entonces cuando se agregó el conector de 8 pines. Los conectores de alimentación PCIe de 6 y 8 pines también se utilizan para suministrar energía adicional a las tarjetas de video PCI-Express de gama alta para que funcionen. Estos conectores no se conectan a la placa base, se conectan directamente a la tarjeta de video y, dependiendo de esa tarjeta de video, usarán los conectores de 6 u 8 pines o ambos al mismo tiempo.
2. Conectores de 6 pines
Estos conectores se pueden utilizar para suministrar 75 Watts adicionales de energía a nuestra Unidad de Procesamiento Gráfico. Se utiliza un conector PCIe x16 para suministrar 75 vatios de energía también, y al agregar un conector de 6 pines, obtenemos 75 Watts adicionales de energía, lo que suma un consumo total de energía de 150 Watts. Si sus tarjetas gráficas consumen más de 75 vatios de energía, vendrán con un conector PCI Express de 6 pines. Las tarjetas gráficas de gama media utilizan conectores de 6 pines.
Lea también: Los 18 mejores software de controlador de velocidad del ventilador
3. Conectores de 8 pines
Como sugiere el nombre, es un conector de 8 pines que se enchufa en la placa base que suministra más energía a las CPU más nuevas que consumen mucha energía. Estos pines se utilizan para entregar 150 vatios de energía a su tarjeta gráfica. Mediante el uso de un conector de 8 pines, una tarjeta gráfica puede obtener un total de 225 Watts de energía; 75 W del PCIe x16 y 150 W del conector de 8 pines. Las tarjetas gráficas más modernas y de primer nivel vienen con un conector de 8 pines. Algunas tarjetas gráficas que consumen mucha energía pueden tener un conector de 6 pines y un conector de 8 pines o también dos conectores de 8 pines.

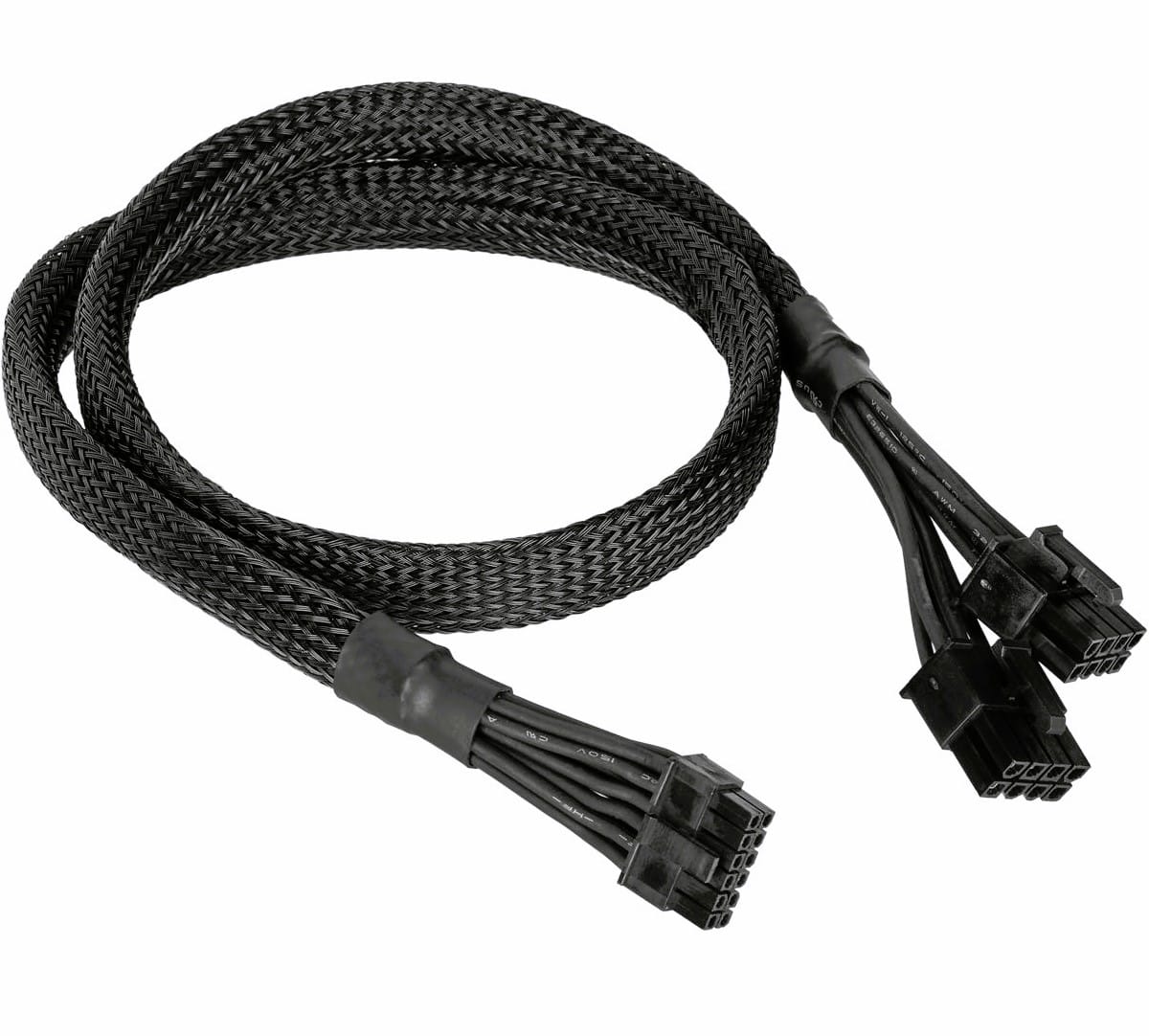

4. Conector de 12 pines
Cuando NVIDIA fabricó su tarjeta gráfica más potente, necesitaba mucha potencia adicional; fue entonces cuando se introdujo el conector de 12 pines. Es casi del mismo tamaño pero tiene más potencia que un conector de 8 pines.
Lea también: Las 14 mejores tarjetas gráficas para Linux
Tipos de cables de pantalla de computadora
Es importante comprender los tipos de cables de pantalla de la computadora porque juegan un papel crucial en la conexión de un monitor con la CPU. Estos cables también son necesarios para la conexión de su televisor y reproductor de video. La lista que se proporciona a continuación lo ayudará a comprender varios tipos de cables de pantalla de computadora, así como los mejores tipos de conectores de video.
1. Cable DVI
DVI significa Interfaces de video digital. Por lo general, las tarjetas de video de bajo precio están equipadas con DVI. Admite una resolución máxima de 1920 × 1080 píxeles, pero las tarjetas de video más caras también admiten una resolución de 2560 × 1600 píxeles. Algunas características de un cable DVI son
- Se utiliza para transmitir señales de video en formato digital.
- Está utilizado para pantallas LCD.
- Funciona con una señal muy alta.
- Eso Transmite tanto señales analógicas como digitales..

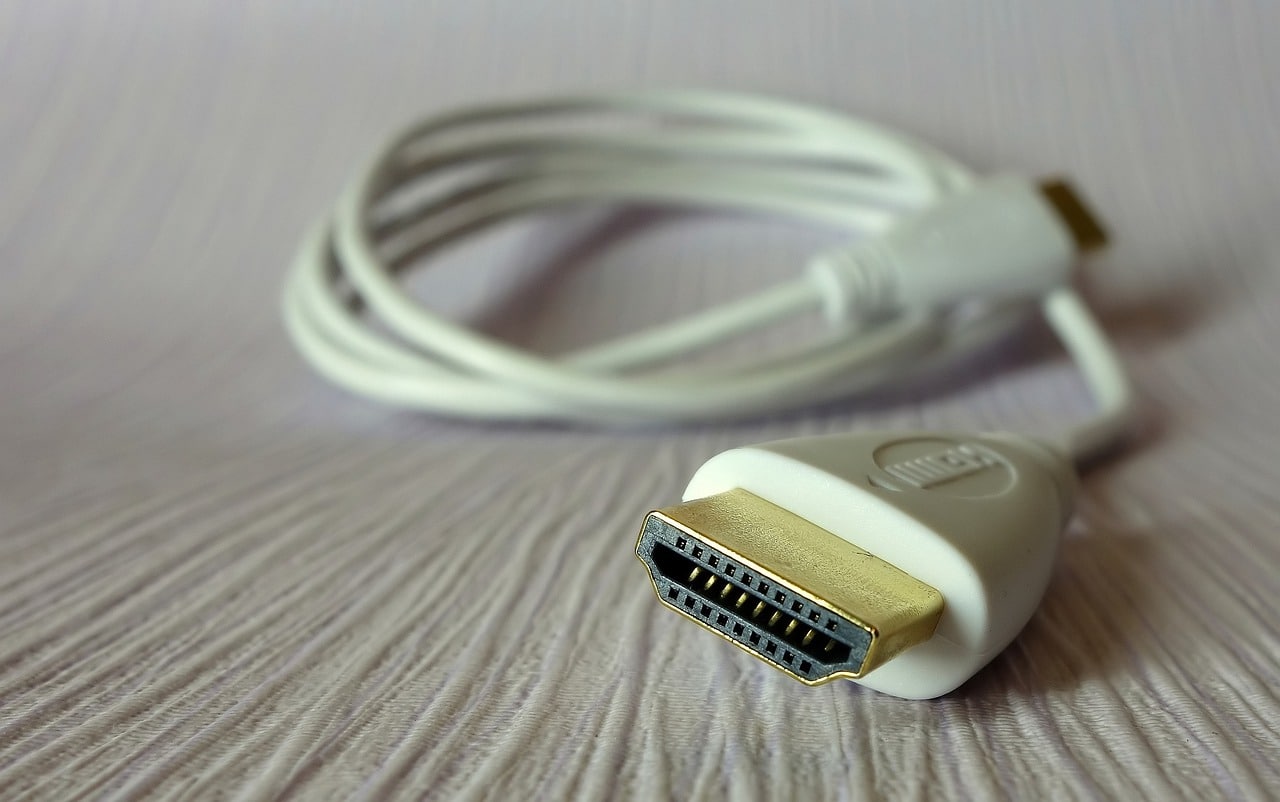

2. Cable HDMI
HDMI significa Interfaz multimedia de alta definición. La mayoría de los dispositivos domésticos modernos, como televisores LCD, proyectores, reproductores de Blu-ray, etc., están equipados con un puerto HDMI. Todas las computadoras portátiles y PC modernas también están equipadas con un puerto HDMI para permitirle conectarse a un cine en casa o un televisor LCD. Incluso aquí, la señal se transmite en formato digital. Algunas características de los cables HDMI son
- es compatible transmisión de audio junto con transmisión de vídeo. No hay necesidad de usar un altavoz separado.
- Es compatible con alta resolución.
- Eso tiene cables largos que pueden llegar hasta los 30 metros.
- Es compatible con muchos dispositivos.

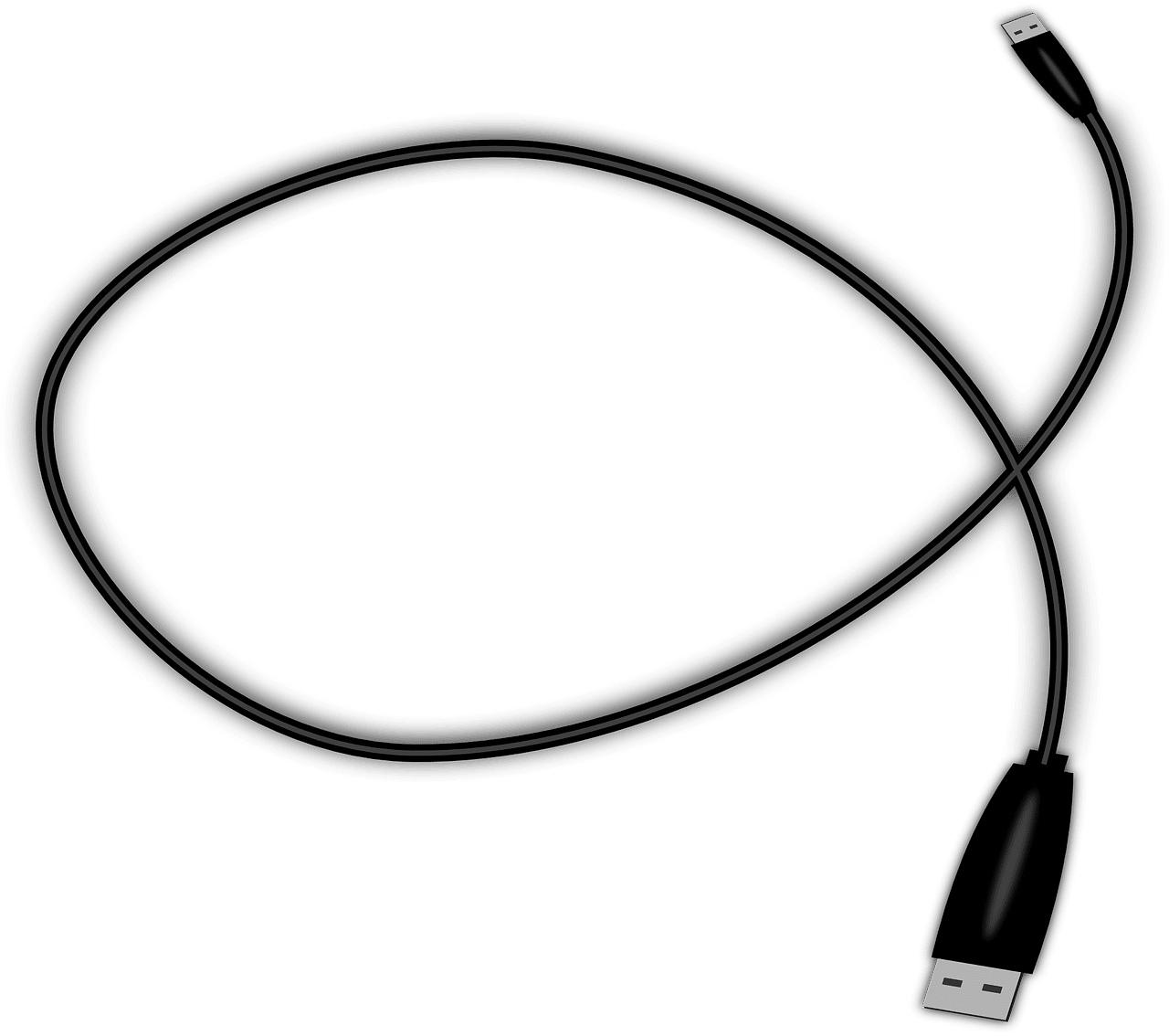

3. Cable USB
USB significa Universal Serial Bus. Suele utilizarse para conectar nuestros ordenadores con otros dispositivos para compartir archivos y transferir datos. Algunas características de un cable USB son
- No es caro.
- Es fácil de usar.
- Tiene varios tamaños y tipos de conectores.
- Su los cables son pequeños en longitud.
Lea también: Las 20 mejores consolas de juegos Android
4. Cable VGA
VGA significa Video Graphics Array. Solo conecta señales de video y no de audio. Fue creado por IBM y está desactualizado. Solo se puede usar cuando no tiene otras opciones disponibles. Tiene una interfaz trapezoidal azul y señales analógicas transmitidas. Pero a medida que comenzaron a aparecer los televisores LCD de pantalla plana, requerían una mayor resolución y lentamente VGA comenzó a ser redundante. Aunque hoy en día se usan poco, varios dispositivos como televisores, proyectores, monitores, etc. vienen con un puerto VGA.
Recomendado:
Esperamos que este video te haya ayudado a entender varios tipos de conectores de tarjetas de video. Esta información puede ser especialmente útil si eres un jugador. Comprender estos tipos de cables de pantalla de computadora puede ser útil si está buscando mejorar la calidad de su video o la experiencia general de su tarjeta gráfica. Si tiene algún aporte propio o desea compartir sus opiniones sobre este artículo, háganoslo saber en la sección de comentarios a continuación.
