Una pregunta común que hacen los nuevos usuarios es «¿Cómo puedo trazar la ecuación en un gráfico de Excel«Creo que la gente espera que los gráficos tengan la habilidad mágica de tomar la ecuación y generar una X vs. y
Sin embargo, los gráficos de Excel no son tan inteligentes: solo pueden trazar valores de datos que se les asignan. Para proporcionar estos datos, ingrese valores «X» en una columna (o fila) y calcule los valores «Y» correspondientes en la siguiente columna (o fila). Luego seleccione estos datos y cree un gráfico «XY» para mostrar la relación.
Te puede interesar: Cómo agrupar una tabla dinámica por meses en Excel
Trace la ecuación en un gráfico de Excel usando los datos de su hoja de cálculo

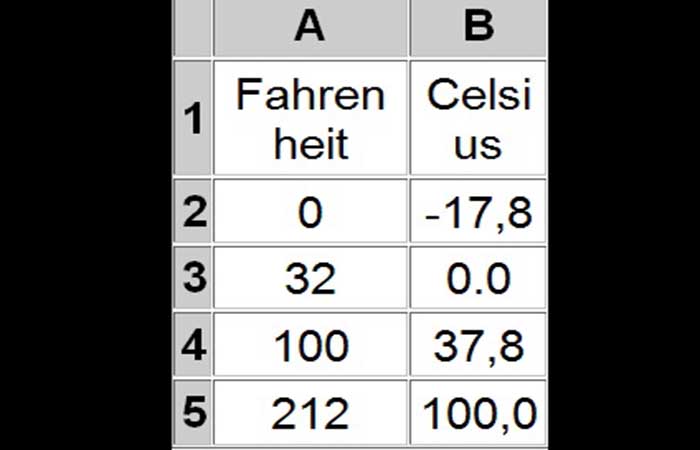

Por ejemplo, suponga que desea trazar la relación entre las escalas de temperatura Fahrenheit y Celsius. Ingrese encabezados descriptivos en las celdas A1 y B1. Ingrese los valores X de interés en A2 a A5. Ingrese la siguiente fórmula en la celda B2, luego copie la celda (Ctrl+C)seleccione B3: B5 y péguelo (Ctrl+V).
= (A2-32) * 5/9
Para esta relación lineal simple, todo lo que realmente necesita es el valor X más bajo y más alto de su interés. Y no necesita marcadores para puntos de datos individuales, a menos que quiera usar marcadores de datos para indicar temperaturas específicas.
Seleccione un rango A1: B5o seleccione una sola celda de ese rango (Excel determinará qué datos usar) e inicie el asistente de gráficos. En el paso 1 del asistente, selecciona el diagrama XY (Dispersión) y selecciona un subtipo que conecta los puntos con los segmentos de línea.
Te invitamos a leer: Barras de datos en Excel. ¿Qué son y cómo los agrego?
No seleccione un gráfico de líneas en el generador de gráficos. A pesar de lo que muestra el ícono, y a pesar de su primera impresión de lo que puede significar un gráfico de «líneas», este tipo de gráfico no le permite trazar una relación entre dos variables. Los valores X no se tratan como valores en absoluto, sino simplemente como marcadores de posición no numéricos.

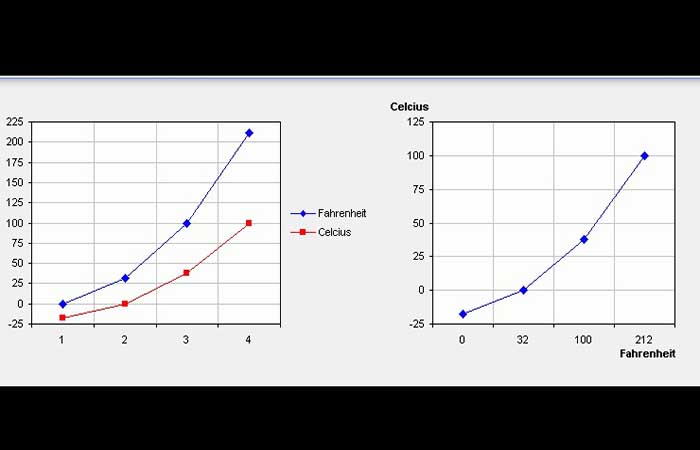

Si elige gráfico de líneasobtendrá uno de los gráficos a continuación. A la izquierda está el gráfico más probable que obtendrá. En lugar de graficar Fahrenheit en grados Celsius, el gráfico muestra Fahrenheit y Celsius como series separadas, graficadas contra la cantidad de puntos (si Excel no sabe qué usar como valores X o etiquetas de categoría, usa 1, 2, 3 , y así).
Si tiene la inteligencia o la suerte de definir una serie de gráficos lineales con temperaturas Fahrenheit y Celsius como valores X e Y, obtendrá el gráfico de la derecha. Claro, 32 °F corresponde a 0 °C, pero los valores Fahrenheit se trazan con el mismo espacio entre ellos, aunque los valores no están espaciados numéricamente de manera uniforme. Excel solo usa 0, 32, 100 y 212 como etiquetas de texto para las categorías 1, 2, 3 y 4.

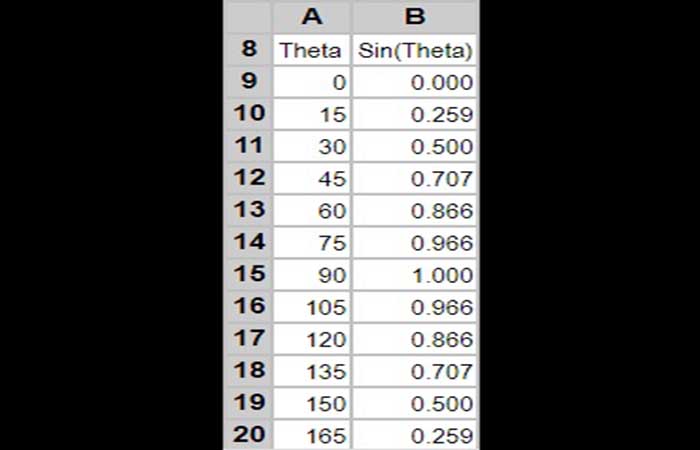

El siguiente ejemplo muestra una función trigonométrica, una relación no lineal entre un ángulo y el seno de ese ángulo. La columna A contiene los ángulos que comienzan en la celda A9. La celda B9 contiene la siguiente fórmula, que convierte el ángulo de grados a radianes y luego calcula el seno del ángulo:
= SIN (A9 * PI () / 180)
Los ángulos deben estar debidamente espaciados para que el patrón dibujado se superponga recepción planeado sin giros bruscos. Se consideró adecuado un incremento de 15° para este ejercicio. Los ángulos y senos calculados se completan según sea necesario.

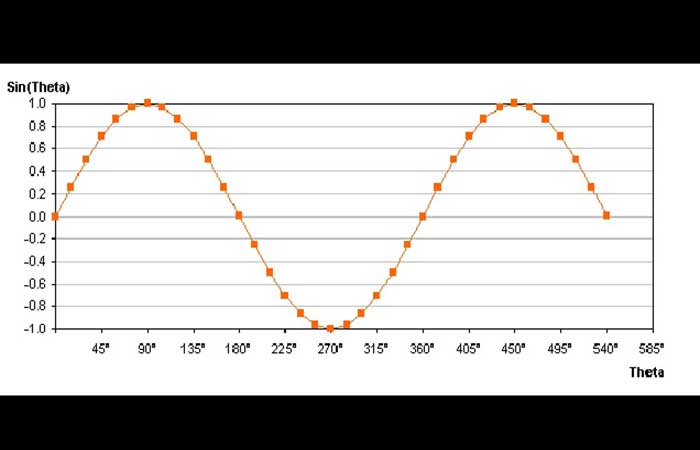

Aquí solo se muestran las primeras doce filas, pero la tabla real se extiende hasta la fila 45, con ángulos de hasta 540 °. Como en el ejemplo anterior, se seleccionan los datos y se utiliza un gráfico XY para mostrar la relación entre las dos variables.
Comprobar: Cómo usar las funciones izquierda y derecha en Excel
pensamientos finales
Algunas personas no tienen ganas de desperdiciar columnas de hojas de cálculo calculando datos cuando realmente solo quieren trazar una ecuación en un gráfico de Excel. Los nombres definidos se pueden usar para almacenar estos valores y cálculos para que ninguna celda se dañe en el proceso de trazado de la fórmula. Esta técnica en realidad es bastante ingeniosa, pero puede ser difícil de depurar si el gráfico no muestra lo que desea. Esperamos que este tutorial le haya resultado útil y esperamos escuchar sus comentarios en la sección de comentarios.
