Cómo está hecha la placa base de la computadora, de qué componentes está hecha, qué partes son las más importantes y cuáles son reconocibles
Volvamos aquí para hablar del componente fundamental y de apoyo de cualquier computadora portátil o de escritorio, que es la placa base, que en realidad es la columna vertebral de la computadora y su parte más grande, la que conecta y conecta todos los demás elementos.
Placa base, también llamada tarjeta madre ambas cosas MoBohace que todos los componentes hablen el mismo idioma, actuando como el sistema nervioso o el sistema circulatorio de una computadora.
Si bien hemos visto cómo identificar el tipo de placa base en tu computadora, vamos a profundizar en la cuestión, veamos específicamente cómo está hecha la placa base y de qué está hechapor lo que es fácil de entender cuando abre su computadora dónde poner sus manos al reemplazar piezas o accesorios, o incluso pasar la aspiradora.
¿Qué componentes hay dentro de la computadora?
Al abrir la carcasa de su computadora, o incluso quitar la carcasa de su computadora portátil, descubrirá que la computadora está realmente allí. aglomerado grande y cables Además de muchas cosas como CPU, ventiladores, RAM, adaptador de corriente y tomas USB; esta es la placa base.

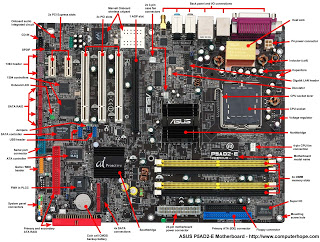

Al hacer clic en esta figura en el lado izquierdo, puede ver los detalles de cada elemento MoBo.
enchufes y conectores Son la parte más importante de la placa base.
Las ranuras o ranuras son espacios que contienen componentes como RAM, tarjeta gráfica, tarjeta de red, tarjeta con puertos USB.
En las computadoras de escritorio, la mayoría de estos enchufes, llamados PCI-Expressestán en la parte inferior de la parte posterior, con puertos que van a los orificios de la computadora, como Puertos USB, HDMI, VGA o DVI (que vienen con la tarjeta gráfica), puerto Ethernet, entradas de audio, puerto PS2 de teclados y ratones antiguos.
Aries puede consistir en uno o más bloques de circuito, colocados en el centro, fácilmente reconocibles por su forma alargada, extraíbles por una palanca e insertados a través de la cerradura.
La ranura de RAM se llama DDR y hay varias generaciones hasta DDR4.
El procesador del centro no se ve ya que casi siempre tiene un gran ventilador en la parte superior que lo cubre.
Los conectores son de diferentes tipos: pequeños a y conectores de ventiladorque son reconocibles por escrito Admirador (CPU, Chasis o Pwr) (ver también cómo administrar los ventiladores de la computadora)
Cables SATA o Serial ATA ¿Con quién estoy conectado? discosDiscos duros, SSD e incluso un reproductor de DVD.
El cable SATA va a la placa base y el cable de alimentación de la unidad va a la fuente de alimentación que, a su vez, está conectada a la placa base.
Los conectores SATA también varían según la generación de computadoras, siendo SATA 1, SATA 2 y SATA 3 la transferencia de datos más nueva y rápida.
La característica principal de la placa base es el zócalo (carcasa) para el procesadorlos cuales pueden variar según el modelo y el fabricante, y pueden o no ser compatibles con uno u otro tipo de procesador.
El procesador Intel tiene una forma diferente a la del procesador AMD, por lo que requiere una placa base diferente.
Hay muchos tipos de zócalos de procesador, y los más conocidos son AM3 Esto es AM4 para procesadores AMD y zócalos LGA para procesadores Intel.
Las placas base también tienen su propio conjunto de chips, una serie de circuitos que manejan la comunicación hacia y desde la CPU a través de otros componentes.
La conectividad pasa tradicionalmente por dos circuitos conocidos como Puente Norte y Puente Sur.
Circuito puente norte gestiona la comunicación entre la CPU, la RAM y la ranura PCI y es reconocible por su color marrón cobrizo (puede no estar presente si está integrado con la CPU).
El Southbridge más oculto maneja la comunicación con todo lo demás, especialmente los puertos USB y Ethernet.
Una parte muy reconocible de la placa base es una batería descargada llamada CMOSes decir, el que alimenta el ordenador, aunque esté desconectado de la red eléctrica, manteniendo la hora en la memoria.
Esta batería se puede reemplazar si encuentra que el tiempo permanece congelado después de apagar su computadora
También puede reconocer el chip BIOS que contiene el software de arranque de la computadora.
LEA TAMBIÉN: Qué sucede cuando enciende su computadora y por qué puede bloquearse
La placa base no afecta directamente la velocidad de la computadora.pero determina qué tipo de procesador se puede montar, así como qué y cuántas tarjetas de memoria se pueden agregar.
Para las computadoras de escritorio, también es importante elegir una placa base teniendo en cuenta futuras actualizaciones y adiciones, como cambiar la CPU, el disco o la tarjeta gráfica.
Las placas base se pueden clasificar por forma y tamaño.
Los tipos de placas base más habituales son, desde las más grandes a las más pequeñas, los kits ATX, Micro-ATX, Flex-ATX, DTX Esto es Mini-ITX.
Las tarjetas ATX son adecuadas para grandes escritorios de juegos que requieren espacio y muchos ventiladores, mientras que las tarjetas Mini-ITX más pequeñas son perfectas para sistemas de cine en casa compactos que se pueden colocar debajo de su televisor.
Cómo funciona la placa base
para portátiles Se debe hacer una discusión por separado ya que la forma y el tamaño de la placa base dependen del fabricante y está diseñada específicamente para un modelo específico para optimizar la comunicación entre las partes y mantener bajo el consumo de energía y el peso.
Rara vez compra una computadora portátil con futuras actualizaciones de hardware o adiciones a la placa base en mente.
Lo importante es que es fácil reemplazar o agregar RAM en una computadora portátil abriendo la puerta en la parte inferior, y también reemplazar el disco duro o el reproductor de DVD.
Los mejores de la actualidad los utilizan para sustituir el reproductor de DVD por un SSD, lo que es más o menos sencillo según el diseño de la placa base del portátil.
