La fuente de alimentación(Power Supply Unit) es un componente esencial de todos los servidores para el funcionamiento normal de la infraestructura de TI. Hoy en día, casi todos los sistemas vienen con una fuente(PSU) de alimentación durante la compra. La fuente(PSU) de alimentación no proporciona energía directa a su computadora, ya que convierte la corriente alterna (CA)(Alternating Current (AC) ) en corriente continua (CC)(Direct Current (DC) ) mediante el uso de sus componentes internos. Si su computadora no obtiene una fuente de alimentación adecuada o la PSUfalla, es posible que enfrente varias consecuencias, como que el sistema se vuelva inestable o que su computadora no arranque desde el menú de inicio. En este caso, debe buscar métodos de prueba para analizar su estado de funcionamiento. Si estás tratando de hacerlo, ¡entonces estás en el lugar correcto! Traemos una guía perfecta que lo ayudará a aprender cómo probar la fuente de alimentación(PSU) con un multímetro. Así que, sigue leyendo para saberlo todo en detalle.
Cómo probar la fuente de alimentación con multímetro(How to Test PSU with Multimeter)
Antes de saber cómo probar la fuente de alimentación(PSU) con un multímetro, estas son algunas de las señales que enfrenta cuando falla la fuente de alimentación .(Power Supply Unit)
-
La PC no arranca en absoluto(PC won’t boot at all) : cuando hay un problema con la fuente de alimentación(Power Supply Unit) , su PC no arranca normalmente. Como resultado, el sistema no podrá iniciarse y, a menudo, se denomina equipo inactivo(dead computer) . -
La PC se reinicia(PC restarts randomly or Shuts Down) aleatoriamente o se apaga: si su PC se reinicia aleatoriamente o se apaga durante el inicio, indica una falla de la fuente de alimentación.(PSU) -
Pantalla azul de la muerte(Blue Screen of Death) : si la pantalla de tu PC se vuelve azul, hay más posibilidades de que la fuente(PSU) de alimentación no esté en buenas condiciones. -
Congelación(Freezing) : cuando la pantalla de su PC se congela sin motivo y sin una pantalla azul o negra, puede haber un problema de hardware aquí. -
Retraso y tartamudeo(Lag and Stuttering) : el retraso y el tartamudeo repentinos son el problema más común, que puede confirmar a través de los métodos de prueba. -
Fallos en la pantalla(Screen Glitches) : esta es una de las razones más comunes que indica que la unidad de fuente de alimentación(Power Supply Unit) pronto estará muerta . -
Ruido del ventilador(Noise from the Fan) : si su PC está inactiva y escucha mucho ruido, y el ventilador está funcionando a las RPM más altas, verifique si el sistema está sobrecalentado. De lo contrario, indica que la unidad de fuente de alimentación(Power Supply Unit) está fallando. Asegúrese de que el sistema no se sobrecaliente sin ningún motivo. -
Sobrecalentamiento(Overheating) : El sobrecalentamiento excesivo también puede ser un signo de bajo rendimiento de la Unidad de fuente de alimentación(Power Supply Unit) . -
Humo u olor a quemado(Smoke or burning smell) : si la fuente de alimentación(Power Supply Unit) está completamente muerta, podría expulsar humo junto con un olor a quemado.
Pasos de precaución(Precautionary Steps)
Cuando pueda confirmar que tiene un error con la fuente de alimentación(PSU) y desee saber cómo probar la fuente de alimentación(PSU) con un multímetro, continúe leyendo esta sección para solucionarlo antes de seguir los métodos de prueba.
Método 1: quitar dispositivos USB y disco(Method 1: Remove USB Devices & Disc)
Si tiene DVD(DVDs) , discos compactos(Compact Discs) o dispositivos USB conectados a su PC, desconéctelos(disconnect) y reinicie(reboot ) su computadora. Se recomienda retirar los dispositivos externos con sumo cuidado para evitar la pérdida de datos.
1. Navegue y localice el icono Quitar hardware y expulsar medios(Safely Remove Hardware and Eject Media ) de forma segura en la barra de tareas.
2. Ahora, haga clic derecho en el icono(icon ) y seleccione(select ) el dispositivo externo que desea eliminar de su PC.
3. Del mismo modo, elimine todos los demás dispositivos externos(external devices ) de forma segura del sistema y reinicie(reboot ) su PC.
Método 2: Eliminar nuevo hardware(Method 2: Remove New Hardware)
Puede intentar desconectar cualquier nuevo hardware externo o interno y dispositivos periféricos que haya adquirido recientemente. Si encuentra que su computadora funciona bien después de quitar los dispositivos de hardware, es posible que el nuevo hardware no sea compatible con el sistema.
Lea también: (Also Read:) Cómo probar la fuente de alimentación(How to Test Power Supply)
Método 3: Desconecte todos los cables(Method 3: Disconnect all Cables)
Si la computadora no tiene suficiente fuente de alimentación, es posible que enfrente varios conflictos difíciles de resolver. Incluso si hay interrupciones de energía durante su trabajo, la funcionalidad original del sistema se ve afectada. Además, si usa un cable viejo, dañado o poco confiable, la conexión seguirá desconectándose del dispositivo.
Incluso si la velocidad del sistema es muy alta, no obtendrá un servicio ininterrumpido cuando los cables estén rotos. Asegúrese de que los cables no estén dañados y, si no están en óptimas condiciones, reemplácelos por uno nuevo antes de saber cómo probar la fuente de alimentación(PSU) con un multímetro.
1. Desconecte los cables de alimentación de la regleta e intente conectar el sistema a un tomacorriente de pared. Esto funcionará en la mayoría de los casos.
2. Desconecte todos los demás cables de la computadora. Por ejemplo, usted puede tener un
-
Cable VGA(VGA cable) : el cable que se usa para conectar el puerto VGA del monitor a su computadora,(VGA) -
Cable DVI(DVI cable) : el cable que se usa para conectar el puerto DVI del monitor a su computadora,(DVI) -

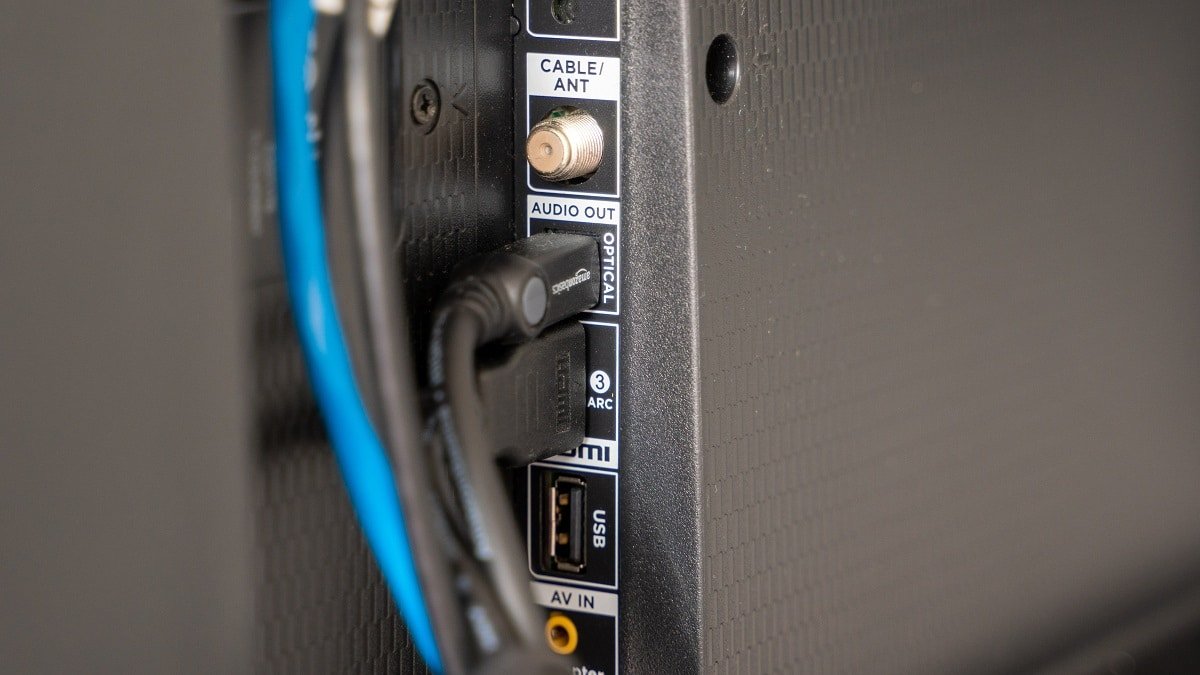

Cable HDMI(HDMI cable) : el cable que se usa para conectar el puerto HDMI del monitor a su computadora, -
PS/2 cable : cables que conectan teclados y mouse en los puertos PS/2 del sistema), -
Cable Ethernet(Ethernet cable ) : cable que lleva la conexión de red al sistema, - Otros cables de audio(audio) y USB(USB cables) .
3. Espere(Please) un momento y luego vuelva a conectarlos(connect) . Asegúrese de escuchar un pitido típico mientras reinicia la PC.
Asimismo, los conectores son componentes esenciales de los cables que se requieren para una conectividad de red adecuada. Siempre debe asegurarse de que todos los conectores del sistema estén bien sujetos con el cable y estén en buenas condiciones. Reemplácelos si están dañados. Luego, desconecte todos los cables.

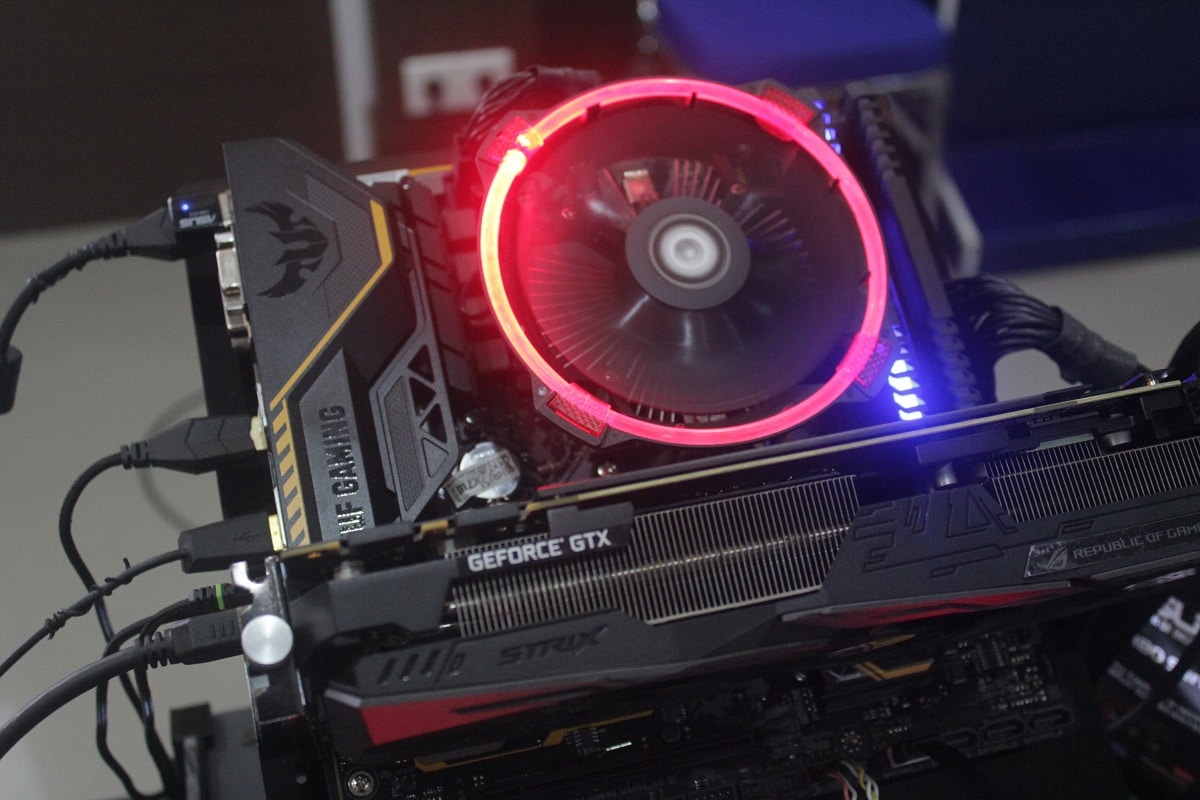

Método 4: Desconecte todas las tarjetas de expansión(Method 4: Disconnect All Expansion Cards)
Una tarjeta de expansión también es una tarjeta adaptadora o una tarjeta accesoria que se utiliza para agregar funciones al sistema a través del bus de expansión. Los ejemplos de tarjetas de expansión incluyen tarjetas de sonido, tarjetas gráficas, tarjetas de red, etc. Todas estas tarjetas de expansión se utilizan para mejorar las funcionalidades de sus funciones específicas.
Por ejemplo, una tarjeta gráfica se usa para mejorar la calidad de video de sus juegos, películas, etc. A veces, estas tarjetas de expansión pueden provocar un problema en el sistema. Por lo tanto(Hence) , desconecte todas las tarjetas de expansión del sistema. Si este método no solucionó el problema, entonces es mejor probar otros métodos mencionados a continuación antes de saber cómo probar la fuente de alimentación(PSU) con un multímetro.
Lea también: (Also Read:) Cómo saber si su tarjeta gráfica se está muriendo(How to Tell If Your Graphics Card is Dying)
Método 5: Ventilar PC(Method 5: Ventilate PC)
La vida útil de su PC se reducirá cuando comience a usarla a altas temperaturas. El sobrecalentamiento constante desgastará los componentes internos y también el sistema. Cuando el sistema se calienta a la temperatura máxima, los ventiladores girarán a las RPM más altas. Sin embargo, es posible que el sistema no se enfríe al nivel requerido. En este caso, la GPU desarrollará una carga de calor, lo que provocará un estrangulamiento térmico(Thermal Throttling) . Aquí, los ventiladores y el sistema serán incapaces de bajar el calor.
Por lo tanto(Hence) , las tarjetas de expansión reducirán su rendimiento para generar menos calor. Conducirá al peor rendimiento de su PC y, en casos extremos, las tarjetas de expansión morirán si la temperatura no disminuye. Por lo tanto(Hence) ,
1. Siempre asegúrese de mantener el sistema fresco(keep the system cool) y mantener una ventilación adecuada(maintain proper ventilation) .
2. Deje el sistema inactivo durante algún tiempo(Leave the system idle for some time) cuando esté sujeto a sobrecalentamiento o después de un uso continuo.
3. Agregue mejores sistemas de enfriamiento(Add better cooling systems) si su computadora tiene cables de flujo de aire dañados y acumulación de polvo.

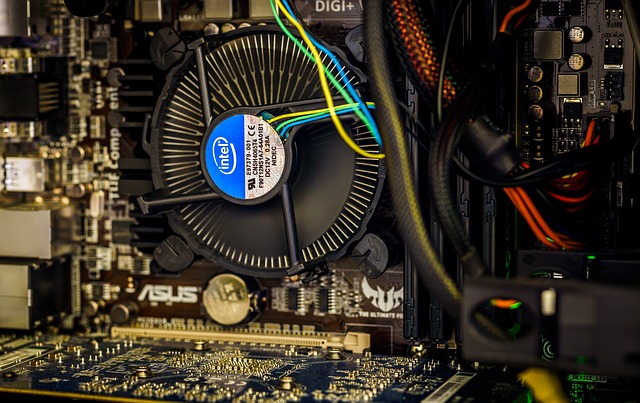

Método 6: Mantener un ambiente limpio y ventilado(Method 6: Maintain Clean and Ventilated Ambience)
Los alrededores sucios también pueden contribuir al bajo rendimiento del sistema, ya que la acumulación de polvo bloqueará la ventilación de la computadora. Aumentará la temperatura del sistema y, por lo tanto, todos los componentes internos, incluida la unidad de fuente de alimentación,(Power Supply Unit) podrían dañarse, provocando que el sistema se bloquee en ocasiones.
1. Limpie las rejillas(Clean the vents) de ventilación del monitor y asegúrese de que haya suficiente espacio para una ventilación adecuada.
2. Evite colocar su PC sobre una superficie blanda(soft surface) como almohadas. Hará que el sistema se hunda en la superficie y bloquee la ventilación del aire.
3. Puede utilizar un filtro de aire comprimido(compressed air cleaner) para limpiar las rejillas de ventilación del sistema. Tenga cuidado de no dañar ningún componente interno.
Si ninguno de los métodos de solución de problemas anteriores funcionó, continúe leyendo para aprender cómo probar la fuente de alimentación(PSU) con un multímetro.

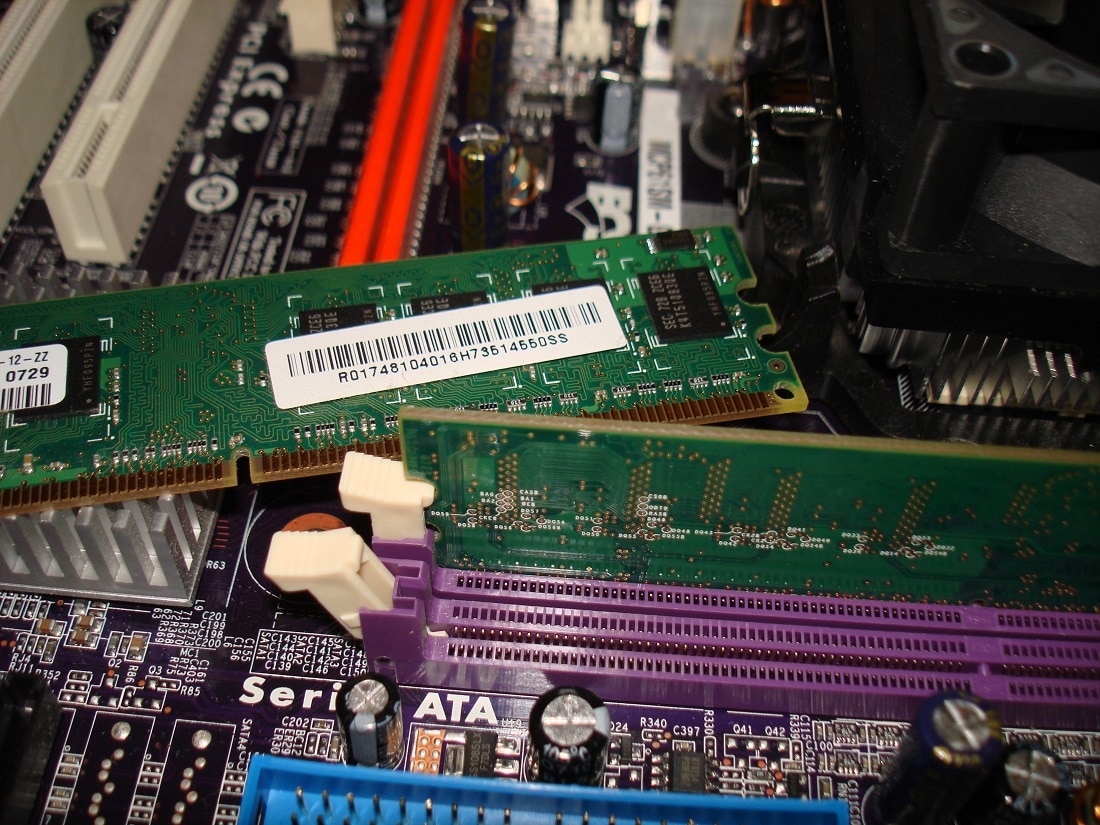

Método 7: Desconecte y conecte la RAM y la CPU(Method 7: Disconnect and Connect RAM and CPU)
Si ninguno de los métodos anteriores funciona, intente desconectar la CPU y la RAM de la placa base. Además, verifique si la memoria RAM(RAM) es compatible con su PC.
1. Desconecte la CPU y retire la RAM de la placa base.
2. Después de unos minutos, conecte la CPU e inserte la RAM nuevamente en la placa base.
3. Compruebe si la RAM , la CPU(CPU) y la placa base funcionan bien. Si hay algún problema asociado, comuníquese con un centro de reparación profesional o reemplácelo si es necesario.
Lea también: (Also Read:) ¿Cuánta RAM necesito para Windows 10?(How Much RAM Do I Need for Windows 10)
Realizar prueba de fuente de alimentación con multímetro(Perform PSU Test with Multimeter)
Si ejecuta correctamente los pasos para probar la fuente de alimentación(PSU) con el multímetro, puede confirmar si hay un problema con la fuente de alimentación(Power Supply Unit) y reemplazarla si es necesario.
Nota:(Note: ) Los pasos mencionados a continuación se muestran utilizando una fuente de alimentación ATX estándar(standard ATX power supply) .
1. Tome todos los métodos(methods) de precaución anteriores antes de probar manualmente la fuente de alimentación con un multímetro.
Nota:(Note: ) No se salte este paso ya que se trata de electricidad de alto voltaje.

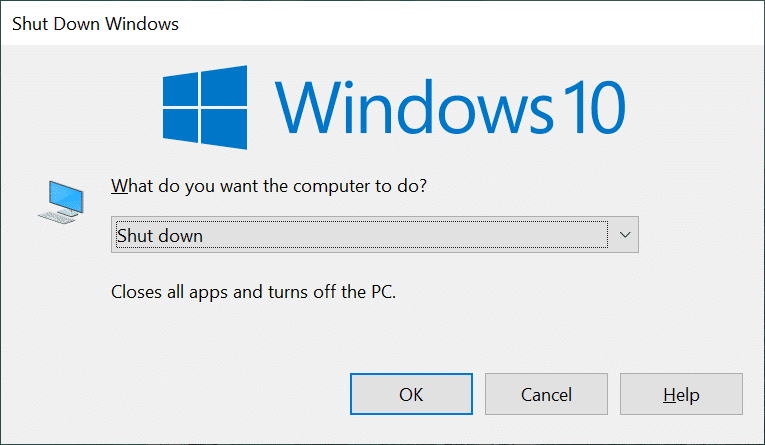

2. Apague(Shut down) su PC y desconecte todos los cables. Asegúrese(Make) de haber desconectado todo del sistema.
3. Coloque su computadora sobre una superficie plana no estática(non-static flat surface) . Abra la carcasa de la computadora y apague el interruptor en la parte posterior de la fuente(PSU) de alimentación .

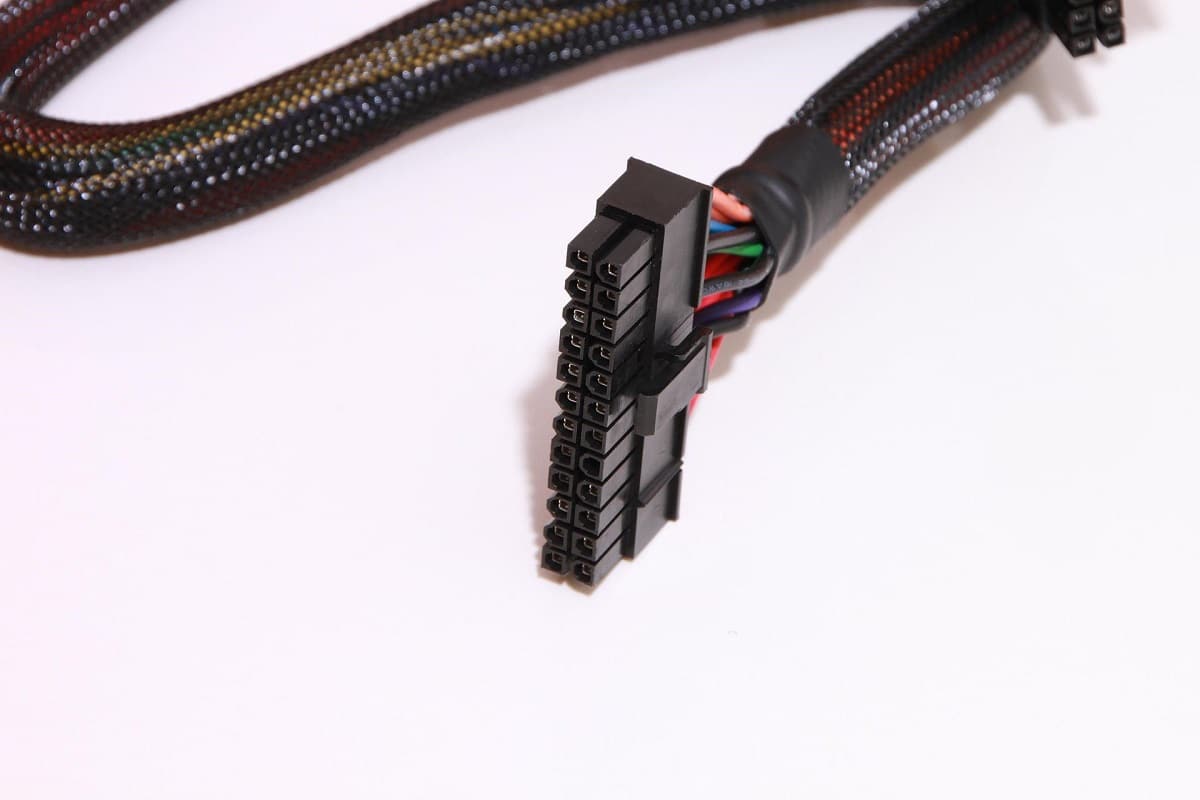

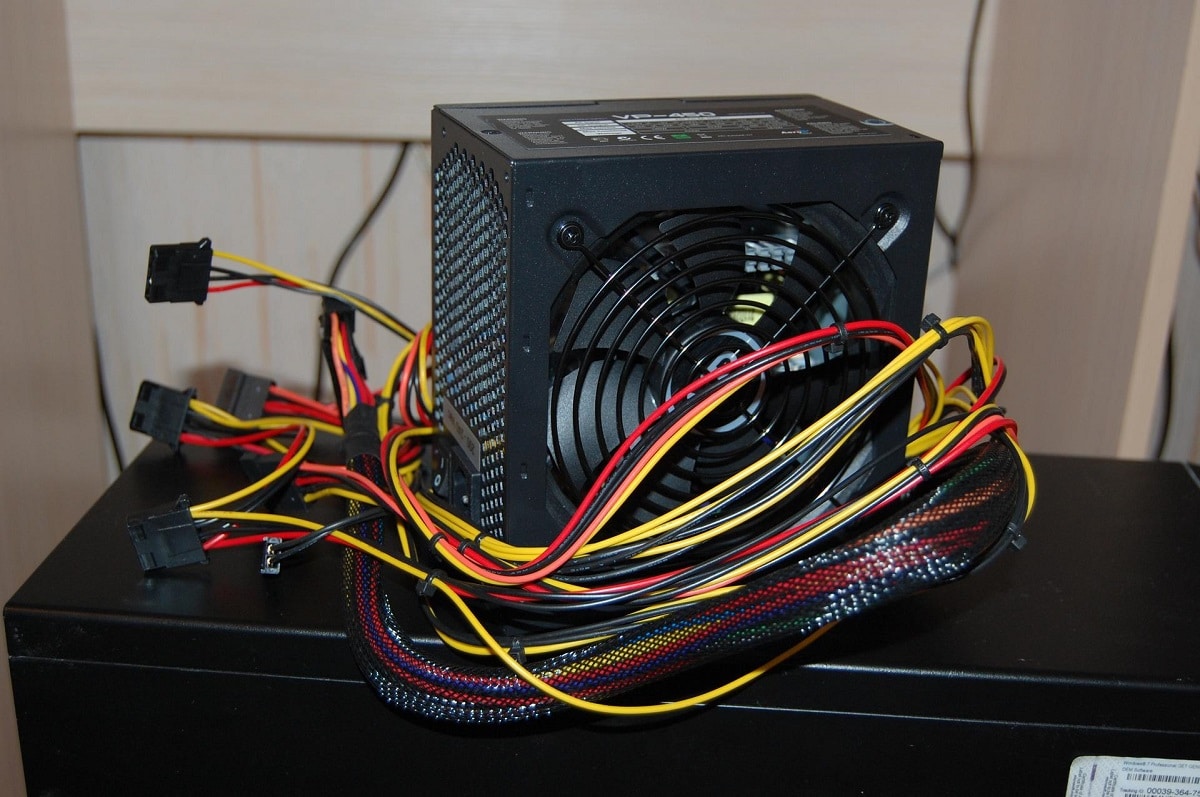

4. Ahora, desconecte todos los conectores de alimentación(power connectors) que están conectados a los componentes internos.
5. Después de desconectar los conectores, agrúpelos junto con los cables de alimentación para continuar con la prueba de manera eficiente.
6. Tome un cable y conecte los pines 15 y 16 al conector de alimentación de la placa base de 24 pines(24-pin motherboard power connector) . Use la tabla para su referencia.
| Pin | Name | Wire Color | Description |
| 1 | +3.3V | Orange | +3.3 VDC |
| 2 | +3.3V | Orange | +3.3 VDC |
| 3 | COM | Black | Ground |
| 4 | +5V | Red | +5 VDC |
| 5 | COM | Black | Ground |
| 6 | +5V | Red | +5 VDC |
| 7 | COM | Black | Ground |
| 8 | PWR_ON | Gray | Power Good |
| 9 | +5VSB | Purple | +5 VDC Standby |
| 10 | +12V1 | Yellow | +12 VDC |
| 11 | +12V1 | Yellow | +12 VDC |
| 12 | +3.3V | Orange | +3.3 VDC |
| 13 | +3.3V | Orange | +3.3 VDC |
| 14 | -12V | Blue | -12 VDC |
| 15 | COM | Black | Ground |
| 16 | PS_ON# | Green | Power Supply On |
| 17 | COM | Black | Ground |
| 18 | COM | Black | Ground |
| 19 | COM | Black | Ground |
| 20 | NC | White | -5 VDC (Optional – Removed in TX12V v2.01) |
| 21 | +5V | Red | +5 VDC |
| 22 | +5V | Red | +5 VDC |
| 23 | +5V | Red | +5 VDC |
| 24 | COM | Black | Ground |
7. Puede configurar el voltaje de la fuente de alimentación según su país en la parte posterior de la PSU leyendo la lista de voltajes y frecuencias (Hz) en todo el mundo(list of voltages and frequencies (Hz) around the world) .
8. Ahora, conecte la fuente de alimentación(Power supply ) a la toma de corriente.
9. Mueva el interruptor en la parte posterior de la fuente(PSU) de alimentación para encenderla. Ahora, verifique si el ventilador comienza a girar, si lo hace, continúe con los siguientes pasos. Si el ventilador no gira, entonces la fuente(PSU) de alimentación está defectuosa y debe reemplazarla.
Nota:(Note: ) Es posible que algunas unidades de fuente de alimentación(Power Supply Units) no tengan un botón en la parte posterior. Por lo tanto(Hence) , en este caso, el ventilador comienza a girar tan pronto como conecta la unidad a la pared para probar la fuente de alimentación(PSU) con un multímetro.
Lea también: (Also Read:) Cómo usar el Monitor de rendimiento en Windows 10 (GUÍA detallada)(How to Use Performance Monitor on Windows 10 (Detailed GUIDE))

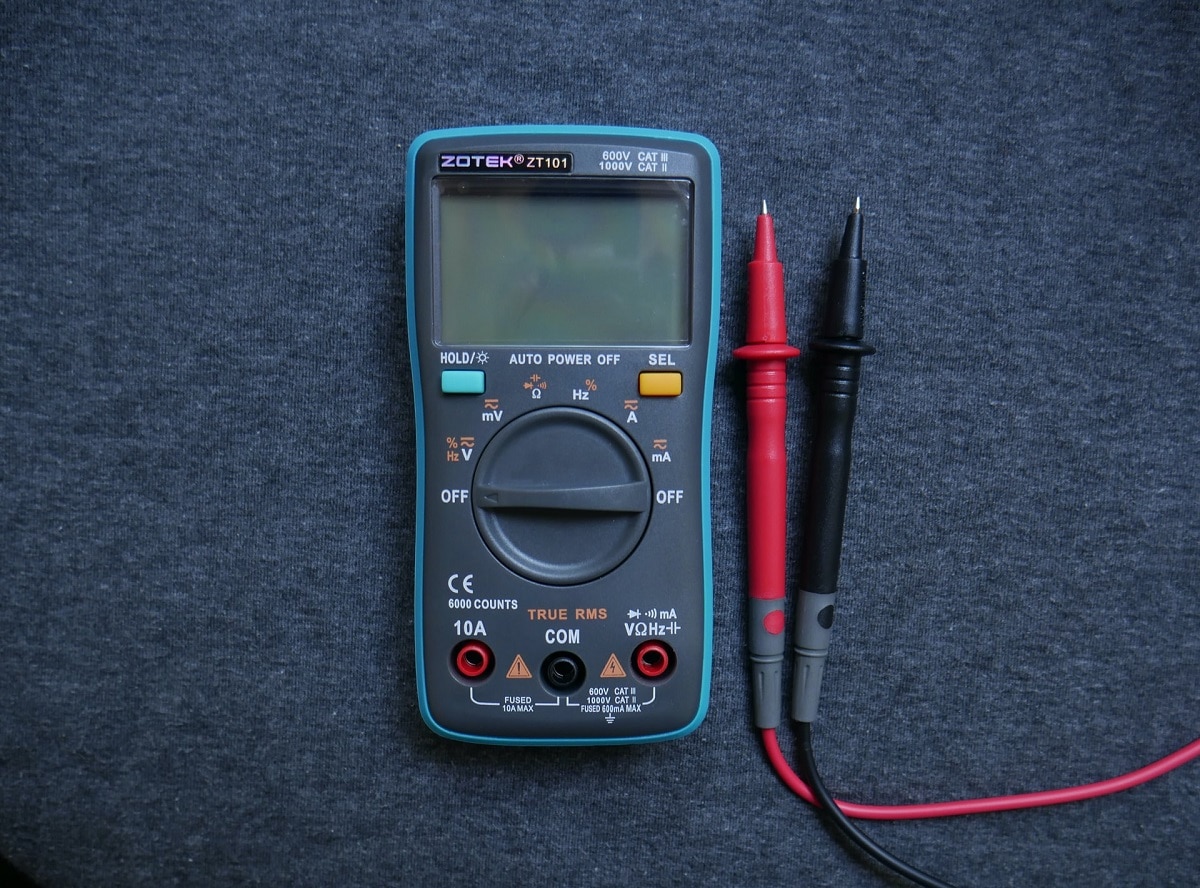

10. Tome el multímetro(multimeter ) y cambie la configuración a VDC (Voltios DC)(VDC (Volts DC)) .
Nota:(Note: ) Si no hay una función de rango automático en el multímetro, fije el rango a 10,00(10.00V) V.
11. Tienes dos sondas en el multímetro. La sonda negra(Black probe ) es la sonda negativa y la sonda roja(red probe ) es la sonda positiva. Conecte la sonda negra con cualquier pin de tierra negro.
12. Ahora, conecte la sonda positiva con cada pin que tenga voltaje en el conector de alimentación de la placa base de 24 pines. (24-pin motherboard power connector. )Asegurar el suministro de voltaje a través de estos pines confirmará si hay una fuente de alimentación en cada pin.
Nota:(Note: ) Las líneas de voltaje de +3,3 VCC(VDC) , +5 VDC , -5 VCC(-5 VDC) (opcional), +12 VDC y -12 VCC están integradas en los pines.(-12 VDC)
13. Anote las lecturas del multímetro(multimeter readings) y asegúrese de que estos valores estén por debajo del nivel de tolerancia, como se indica a continuación.
| Voltage Rail | Tolerance | Minimum Voltage | Maximum Voltage |
| +3.3VDC | ± 5% | +3.135 VDC | +3.465 VDC |
| +5VDC | ± 5% | +4.750 VDC | +5.250 VDC |
| +5VSB | ± 5% | +4.750 VDC | +5.250 VDC |
| -5VDC (if used) | ± 10% | -4.500 VDC | -5.500 VDC |
| +12VDC | ± 5% | +11.400 VDC | +12.600 VDC |
| -12VDC | ± 10% | -10.800 VDC | – 13.200 VDC |
14A. Si los valores de voltaje no están por debajo del rango tolerable, indica una falla de la fuente de alimentación y debe reemplazarla .(PSU)
14B. Si los valores de voltaje están por debajo del rango tolerable, puede continuar probando con la carga.
15. Mueva el interruptor en la parte posterior de la PSU para apagarla y desconéctela de la pared.
16. Retire el cable( wire ) que conectó al conector de alimentación de la placa base de 4 pines(4-pin motherboard power connector) .
17. Ahora, vuelva a conectar todos los componentes internos.(internal components. )
18. A continuación, encienda la unidad de fuente de alimentación(Power Supply Unit ) moviendo el interruptor en la parte posterior y encienda la PC.
Nota:(Note: ) Puede encender la PC sin su estuche. Es completamente seguro operar sin la carcasa de la computadora. Sin embargo, si su PC no se enciende sin su carcasa, debe mover su puente correspondiente en la placa base.
19. Repita los pasos del 11 al 13( Steps from 11-13) con otros conectores de alimentación y asegúrese de que los valores de voltaje registrados estén por debajo del rango tolerable ( consulte(Refer) la tabla en el paso 13( Step 13) ). Si el valor registrado se aleja demasiado del límite tolerable, debe reemplazar la fuente(PSU) de alimentación .
20. Después de reemplazar la PSU defectuosa o si la PSU no tuvo ningún problema, apague la PC y cubra la computadora con su carcasa.
21. Ahora, encienda su PC y verifique si el problema persiste, si es así, intente solucionar el problema ya que la fuente(PSU) de alimentación no está causando el problema ahora.
Recomendado:(Recommended:)
Esperamos que esta guía haya sido útil y que haya aprendido cómo probar la PSU con un multímetro(how to test PSU with multimeter) y cómo solucionar problemas relacionados con la PSU. Entonces, háganos saber cómo ayudó este artículo. Además, si tiene alguna consulta/sugerencia con respecto a este artículo, no dude en dejarla en la sección de comentarios.
