Cómo hacer overclocking en tu CPU Ryzen 5 1500x (placa base Gigabyte)

Cuando era joven, mi padre me decía: “Si vas a hacer algo, es mejor que sepas todos los hechos”. El overclocking de su CPU^{(Overclocking your CPU)} no es diferente.

Desde la solución de enfriamiento hasta la fuente de alimentación, cada componente de su computadora debe tenerse en cuenta al hacer overclocking. Es muy importante saber qué tipo de disipador de calor utilizará durante este proceso, ya que algunos serán mejores que otros para este proceso.

El disipador de calor estándar para el 1500x es el Wraith Spire , que es un enfriador de 95 vatios en comparación con los modelos Ryzen anteriores , que solo proporcionaban un enfriador de 65 vatios. El Spire nos permitirá overclockear al máximo recomendado y quizás más. Vamos a empezar.

Antes de comenzar a hacer overclocking, es importante instalar CPU-Z y Cinebench . Esto nos mostrará si nuestro overclock es realmente estable en la relación de reloj seleccionada y mostrará el aumento relativo del rendimiento de la CPU .

Ejecute^(Run) puntos de referencia inicialmente para ver el estado predeterminado de su CPU y compare esos valores con puntos de referencia posteriores. Además, use una herramienta para monitorear la temperatura de su CPU^{(monitor the temperature of your CPU )} en todo momento.

Overclockear la CPU AMD Ryzen

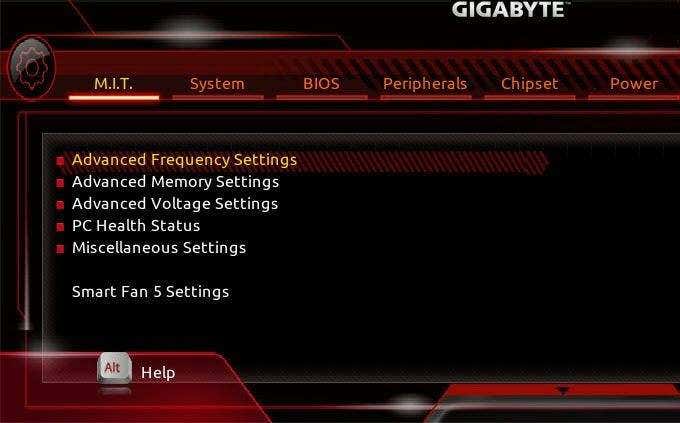

Lo primero que vamos a hacer es iniciar el BIOS presionando F2 cuando la computadora se inicie. Después de cargar en el BIOS , verá una pantalla similar a esta:

La única pestaña en la que debemos centrarnos es la pestaña MIT ( Motherboard Intelligent Tweaker ). Dentro de esta pestaña, trabajaremos principalmente en Configuración avanzada de frecuencia^{(Advanced Frequency Settings)} , Configuración avanzada de voltaje^{(Advanced Voltage Settings)} y Configuración de Smart Fan 5^{(Smart Fan 5 Settings)} .

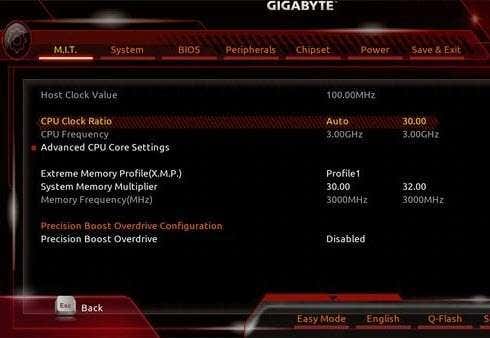

Al hacer clic en Configuración avanzada de frecuencia^{(Advanced Frequency Settings)} , accederá a esta pantalla:

Este punto depende de su configuración, pero AMD ha declarado que la relación de reloj recomendada para el overclocking es de 3,70 GHz , por lo que vamos a establecerla en esta frecuencia de reloj.

Para hacerlo, seleccione CPU Clock Ratio y cámbielo de Automático^(Auto) a 37,00 (para mi compilación lo configuré en 39,00 porque es la frecuencia de reloj estable más alta que puedo ejecutar). Después de ajustar la relación de reloj, verá que el multiplicador de la BIOS^{(BIOS multiplier)} cambia automáticamente la frecuencia de la CPU^{(CPU Frequency)} a 3,7 GHz.

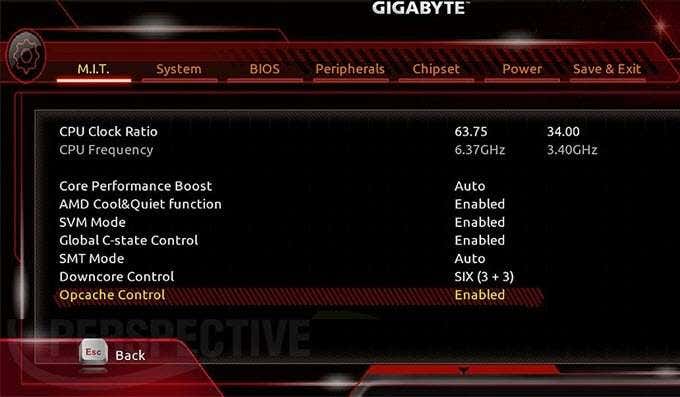

Antes de iniciar, vaya a Configuración avanzada del núcleo de la CPU^{(Advanced CPU Core

Settings )} (justo debajo de Frecuencia de la CPU^{(CPU Frequency)} ). Su pantalla debería verse algo como esto:

En esta configuración, estableceremos Core Performance Boost en Disabled . Esto evitará que la frecuencia fluctúe, asegurándose de que se mantenga constante en 3,7 GHz . A continuación^(Next) , vamos a Deshabilitar^{(Disable )} la función AMD Cool&Quiet^{(AMD Cool&Quiet function )} y Deshabilitar^(Disable) el Control global de estado^{(Global C-state Control)} C.

A continuación, vamos a Deshabilitar^{(Disable )} la función AMD Cool&Quiet^{(AMD Cool&Quiet function )} y Deshabilitar^(Disable) el Control global de estado^{(Global C-state Control)} C. Cool & Quiet simplemente limita la velocidad del ventilador y C-state Control básicamente envía un comando a su CPU para usar menos energía cuando cree que el procesador está inactivo, ya que no queremos limitar la potencia o la velocidad del ventilador, vamos a desactivarlos. Deje el Modo SMT^{(SMT Mode)} , el Control^{(Downcore Control)} de Downcore y el Control de Opcache^{(Opcache Control)} en su configuración predeterminada.

Presione F10 para guardar la configuración y salga para reiniciar su computadora en Windows y ejecutar sus puntos de referencia. NOTA: Es posible que su placa base se encienda y se apague varias veces después de modificar la configuración, esto es normal. Si se apaga y enciende más de seis veces, le indicará un mensaje de que el overclock falló y lo dirigirá de regreso al BIOS .

Si su computadora no pudo iniciarse en la relación de reloj de 3,7 GHz o si pasó a una frecuencia más alta (3,9 GHz ), tendrá que aumentar los voltajes del núcleo de la CPU . Para modificar los voltajes, vaya a Configuración avanzada de voltaje^{(Advanced Voltage Settings)} , que se puede encontrar en la pestaña Configuración avanzada de frecuencia . ^{(Advanced Frequency Settings)}Su pantalla debería verse algo como esto:

La
configuración avanzada de voltaje^{(Advanced Voltage Settings)} nos permitirá mantener la CPU estable a frecuencias más altas, pero solo ajustaremos esta configuración si es necesario. Aumentar el voltaje también aumentará el calor que producirá la CPU , por lo que haremos esto al final y solo si el overclock no funciona con el voltaje predeterminado.

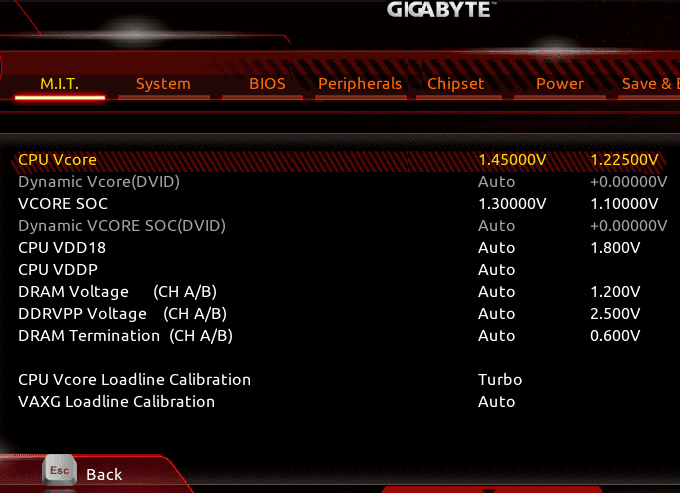

A 3,7 GHZ , probablemente no necesite aumentar los voltajes, pero si lo hace, vaya a la configuración de CPU Vcore . AMD ha declarado que el voltaje máximo recomendado del núcleo de la CPU es de ^(CPU)1,4250 V, pero para mi compilación estoy tratando de mantener mi CPU lo más fría posible. Establecer esto en 1.4000 V funcionará^{(1.4000 V)} bien.

Personalmente, recomiendo mantener todos los demás voltajes en Auto , pero si necesita aumentar el suyo, debe hacer coincidir los voltajes en el lado derecho de la pantalla. Aquí hay un ejemplo:

VCORE SOC no superior a 1,10000 V
CPU VDD18 no superior a 1.800V
CPU VDDP establecido en Normal
Voltaje DRAM^{(DRAM Voltage)} no superior a 1.200V
DDRVPP Tensión^{(DDRVPP Voltage)} no superior a 2.500V
Terminación DRAM^{(DRAM Termination)} no superior a 0.600V
Calibración de línea de carga de CPU Vcore^{(CPU Vcore Loadline Calibration)} no superior a Turbo
Calibración de línea de carga VAXG^{(VAXG Loadline Calibration)} no superior a Turbo

Reinicie y ejecute puntos de referencia.

En este punto, tendrá un overclock estable para su máquina, pero su CPU podría estar funcionando un poco caliente. Recuerde^(Remember) , aumentar los voltajes del núcleo aumentará la cantidad de calor producido.

Aquí es donde entra en juego la velocidad del ventilador. Después de seleccionar la configuración de Smart Fan 5^{(Smart Fan 5 Settings)} en la parte inferior de la pestaña MIT , su pantalla debería verse así:

Si su procesador se está calentando demasiado en este punto, seleccione el Control de velocidad del ventilador de la CPU^{(CPU Fan Speed Control)} y configúrelo en Velocidad máxima^{(Full Speed)} . Guarde su configuración y ejecute puntos de referencia.

Después de ejecutar todos mis puntos de referencia, mi CPU experimentó un aumento del rendimiento del 12 %, lo que puede parecer insignificante, pero puede hacer o deshacer el rendimiento de algunas aplicaciones. Su CPU ahora está lista para usar. ¡Si tiene alguna pregunta, sientase con libertad de preguntar!

Además, asegúrese de consultar nuestra publicación sobre cómo hacer overclocking en su GPU^{(how to overclock your GPU)} también.

Créditos de imagen: https://www.guru3d.com/articles-pages/gigabyte-aorus-z370-gaming-7-review,6.html

When І was young, my father would tell me, “If you’re going to do something, you better know all the facts”. Overclocking your CPU is no different.

From cooling solution to power supply, each component of your computer needs to be taken into account when overclocking. It’s very important to know what kind of heatsink you’re going to be using during this process, as some will be better for this process than others.

The stock heatsink for the 1500x is the Wraith Spire, which is a 95 watt cooler compared to previous Ryzen models, which only provided a 65 watt cooler. The Spire will allow us to overclock to the recommended maximum and perhaps more. Let’s begin.

Before we start overclocking, it’s important to install CPU-Z and Cinebench. This will show us if our overclock is actually stable at the selected clock ratio and will show the relative CPU performance increase.

Run benchmarks initially to see the default state of your CPU and compare those values to subsequent benchmarks. Also, use a tool to monitor the temperature of your CPU throughout.

Overclock AMD Ryzen CPU

The
first thing we’re going to do is boot up the BIOS by pressing F2 when
the computer starts up. After loading into the BIOS, you will see a screen
similar to this:

The only tab that we need to focus on is the M.I.T (Motherboard Intelligent Tweaker) tab. Within this tab, we are primarily going to be working in Advanced Frequency Settings, Advanced Voltage Settings and Smart Fan 5 Settings.

Clicking
on Advanced Frequency Settings will
bring you to this screen:

This point depends on your configuration, but AMD has stated that the recommended clock ratio for overclocking is 3.70 GHz, so we’re going to set it to this clock rate.

To do so select CPU Clock Ratio and change it from Auto to 37.00 (for my build I have set this to 39.00 because that’s the highest stable clock rate I’m able to run). After adjusting the clock ratio, you’ll see that the BIOS multiplier automatically changes the CPU Frequency to 3.7 GHz.

Before
booting, go into Advanced CPU Core
Settings (right under CPU Frequency). Your screen should look something
like this:

Under this setting we’re going to set Core Performance Boost to Disabled. This will prevent the frequency from fluctuating, ensuring that it stays at a constant 3.7 GHz. Next, we’re going to Disable the AMD Cool&Quiet function and Disable the Global C-state Control.

Next, we’re going to Disable the AMD Cool&Quiet function and Disable the Global C-state Control. Cool&Quiet simply limits fan speed and C-state Control basically sends a command to your CPU to use less power when it thinks the processor is idle, since we don’t want to limit the power or fan speed, we’re going to disable them. Leave SMT Mode, Downcore Control and Opcache Control at their Default settings.

Hit F10 to save settings and quit to boot your computer back into Windows and run your benchmarks. NOTE: Your motherboard might cycle on and off a few times after modifying settings, this is normal. If it shuts on and off more than six times, it will prompt you with a message that the overclock failed and will direct you back to the BIOS.

If your computer failed to start at the 3.7 GHz clock ratio or if you’ve gone to a higher frequency (3.9 GHz), you’re going to have to increase the CPU core voltages. To modify voltages, go to the Advanced Voltage Settings, which can be found under the Advanced Frequency Settings tab. Your screen should look something like this:

The
Advanced Voltage Settings will allow
us to keep the CPU stable at higher frequencies but we’re only going to adjust
these settings if we need to. Increasing the voltage will also increase the
heat that the CPU will produce so we’re going to do this last and only if the
overclock doesn’t work at the default voltage.

At 3.7 GHZ, you probably will not need to increase the voltages, but if you do, go into the CPU Vcore settings. AMD has stated the maximum recommended CPU core voltage is 1.4250 V,but for my build I am trying to keep my CPU as cool as possible. Setting this to 1.4000 V will do the trick just fine.

I
personally recommend keeping all of the other voltages on Auto but if you need to increase yours, you should match the
voltages on the right side of the screen. Here’s an Example:

VCORE SOC no higher than 1.10000V
CPU VDD18 no higher than 1.800V
CPU VDDP set to Normal
DRAM Voltage no higher than 1.200V
DDRVPP Voltage no higher than 2.500V
DRAM Termination no higher than 0.600V
CPU Vcore Loadline Calibration no higher than Turbo
VAXG Loadline Calibration no higher than Turbo

Reboot and run benchmarks.

At this point you will have a stable overclock for your machine, but your CPU might be running a little hot. Remember, increasing core voltages will increase the amount of heat produced.

This is where the fan speed comes into play. After selecting Smart Fan 5 Settings at the bottom of the M.I.T tab, your screen should look like this:

If your processor is running too hot at this point, select the CPU Fan Speed Control and set it to Full Speed. Save your settings and run benchmarks.

After running all of my benchmarks, my CPU saw an 12% performance increase, which may seem insignificant, but can make or break the performance of some applications. Your CPU is now ready for use. If you have any questions, feel free to ask!

Also, be sure to check out our post on how to overclock your GPU too.

Image credits:https://www.guru3d.com/articles-pages/gigabyte-aorus-z370-gaming-7-review,6.html
