Aquí hay una guía completa para generar una tabla de verdad(generate a Truth Table) en Windows 11/10 . Una tabla de verdad básicamente muestra salidas para todas las combinaciones posibles de valores de entrada a una puerta o circuito lógico. Muestra valores verdaderos(Tru) y falsos(False) o valores 0 y 1. Ahora, si desea calcular tablas de verdad para expresiones booleanas, fórmulas proposicionales y circuitos lógicos, puede consultar esta publicación. En este artículo, vamos a discutir diferentes formas de generar tablas de verdad en su PC.
¿Qué es una tabla de verdad?
Una tabla de verdad es un gráfico con filas y columnas que muestran cómo cambia la verdad o falsedad de una proposición con sus componentes de entrada. Como mencionamos anteriormente, se usa principalmente para mostrar todos los resultados posibles de una combinación de valores de entrada. Se utiliza en lógica relacionada con circuitos digitales, álgebra booleana, funciones booleanas y cálculo proposicional.
¿Qué es un generador de tablas de verdad?
Un generador de tablas de verdad es básicamente una herramienta que puede generar automáticamente una tabla de verdad basada en el respectivo circuito lógico, expresión booleana, proposición, etc. En este artículo, vamos a enumerar varios generadores de tablas de verdad que puede usar en Windows 11/ 10 Sigue leyendo para descubrir estas herramientas.
Cómo generar una tabla de verdad(Truth Table) en Windows 11/10
Estas son las dos formas de generar una tabla de verdad en Windows 11/10 :
- Utilice un software gratuito para generar una tabla de verdad.
- Cree una tabla de verdad utilizando un servicio web gratuito.
¡Discutamos los métodos anteriores en detalle!
1] Use un software gratuito para generar una tabla de verdad(Truth)
Existen varios software gratuitos que le permiten generar una tabla de verdad. Básicamente(Basically) , algunos software de simulación lógica(logic simulation software) le permiten crear una tabla de verdad a partir de expresiones booleanas, declaraciones lógicas, circuitos o fórmulas proposicionales. Estos son algunos de los mejores generadores de tablas de verdad que puede usar en una PC con Windows 11/10:
- Circuito lógico
- logística
- SolucionadorSimple
- Logicheck
- LógicaCálculo
1] Circuito lógico
LogicCircuit es un software de simulación lógica dedicado que le permite generar tablas de verdad en Windows 11/10 . Utilizándolo, puede crear una tabla de verdad a partir de un circuito lógico. Echemos un vistazo a los pasos para generar una tabla de verdad en LogicCircuit .
Cómo generar una tabla de verdad a partir de circuitos lógicos en Windows 11/10 :
Estos son los pasos principales para crear una tabla de verdad a partir de un circuito lógico:

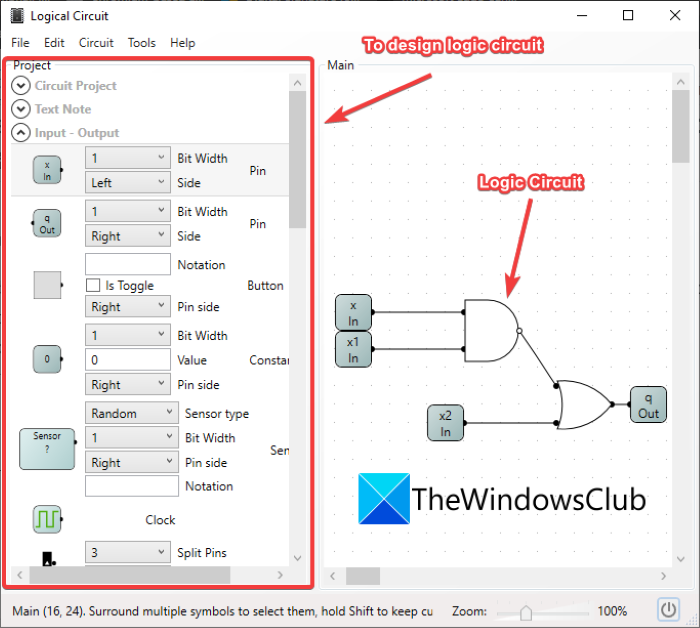

En primer lugar, descargue e instale LogicCircuit en su PC. Ejecútelo y luego necesita crear un circuito lógico para el cual desea calcular la tabla de verdad. Puede diseñar un circuito lógico con varios componentes, como entrada, salida, puertas lógicas y memoria. Simplemente(Simply) arrastre un componente deseado desde el panel Proyecto(Project) y suéltelo en la ventana de diseño principal.

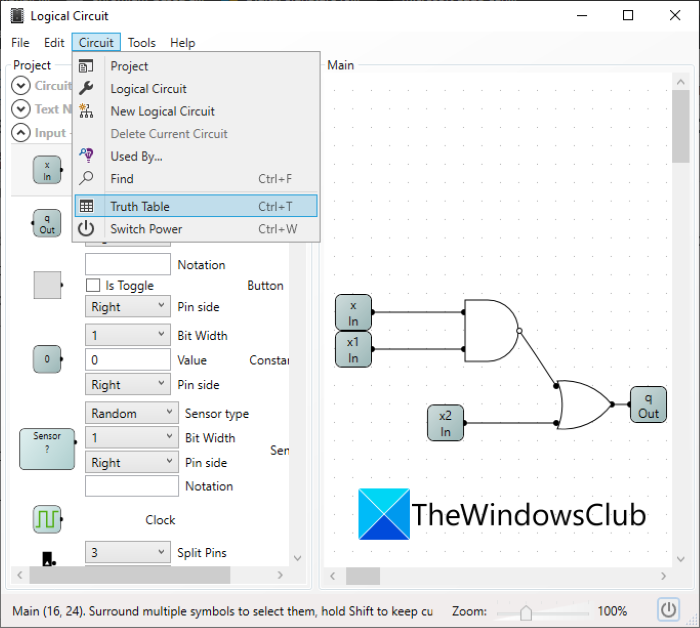

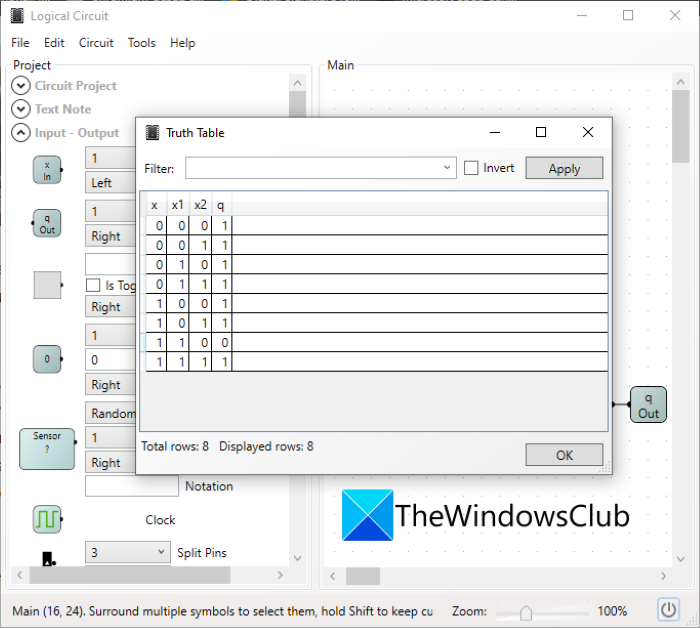

Cuando haya terminado de crear un diagrama de circuito, vaya al menú Circuito(Circuit) y haga clic en la opción Tabla de verdad . (Truth Table)Alternativamente, también puede presionar la tecla de acceso directo Ctrl + T para generar la tabla de verdad.
Tu circuito lógico será procesado por unos segundos y luego se generará la respectiva tabla de verdad. Verá los valores de salida basados en todos los valores posibles de los pines de entrada.
También puede aplicar filtros para ver un conjunto específico de valores de entrada y salida, como x=0, x1=1 , etc.
Es una calculadora de tabla de verdad fácil de usar que puede usar para diseñar y exportar circuitos lógicos. Puede descargarlo de logiccircuit.org .
2] Logismo
Logisim es un generador de tablas de verdad portátil para Windows 11/10 . Se utiliza básicamente para diseñar y simular circuitos lógicos. Utilizándolo, puede crear un circuito lógico y luego generar una tabla de verdad para él. Vamos a discutir todo el proceso en detalle.

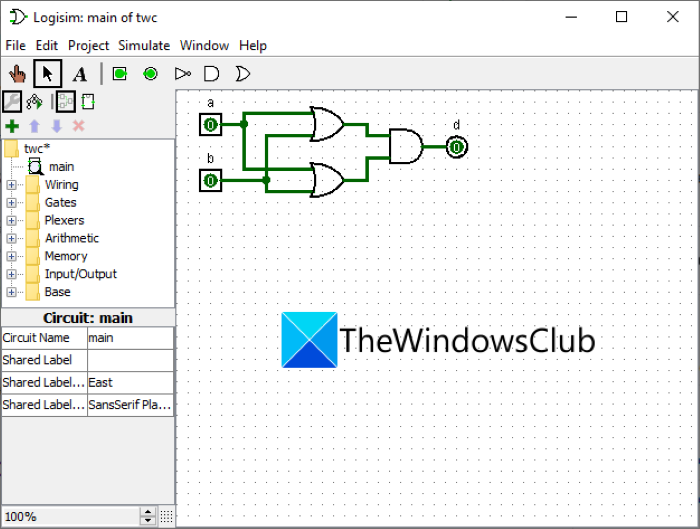

Descargue esta aplicación portátil(this portable application) y luego haga doble clic en su archivo de aplicación para iniciar su interfaz principal. Ahora, simplemente puede diseñar un circuito lógico para el que desea crear una tabla de verdad. Use puertas, plexers, aritmética, entrada, salida, cableado y otros componentes del circuito para diseñar el circuito.

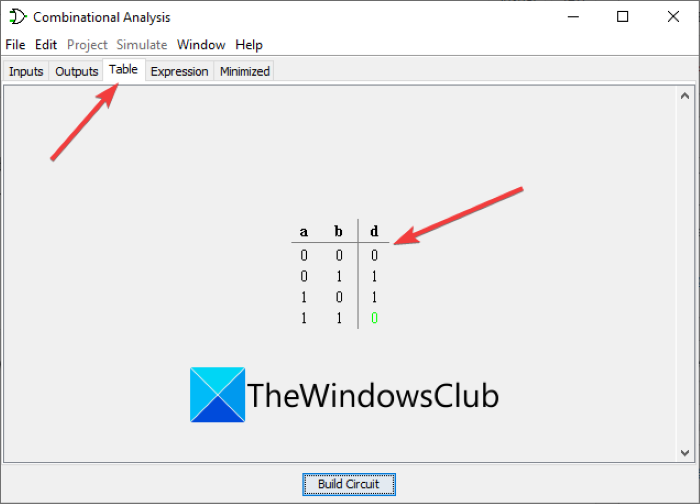

Cuando se completa su circuito lógico, puede calcular la tabla de verdad respectiva. Simplemente vaya al menú Proyecto( Project) y haga clic en la opción Analizar circuito . (Analyze Circuit)A continuación, se abrirá una ventana de diálogo de análisis de combinación . (Combination Analysis)Aquí, verá una pestaña de Tabla(Table) donde básicamente puede ver la tabla de verdad para el circuito lógico creado.
Ahora, si desea generar una tabla de verdad utilizando una expresión booleana( generate a truth table using a boolean expression) , también puede hacerlo. Incluso le permite generar automáticamente un diseño de circuito lógico utilizando una expresión booleana.
Para hacerlo, abra la ventana Análisis de combinación(Combination Analysis) como lo hicimos en los pasos anteriores y luego vaya a la pestaña Entradas . (Inputs)Aquí, ingrese las entradas que desea usar en la tabla de verdad y luego presione el botón Agregar(Add) . Del mismo modo, agregue las etiquetas de salida en la pestaña Salidas .(Outputs)

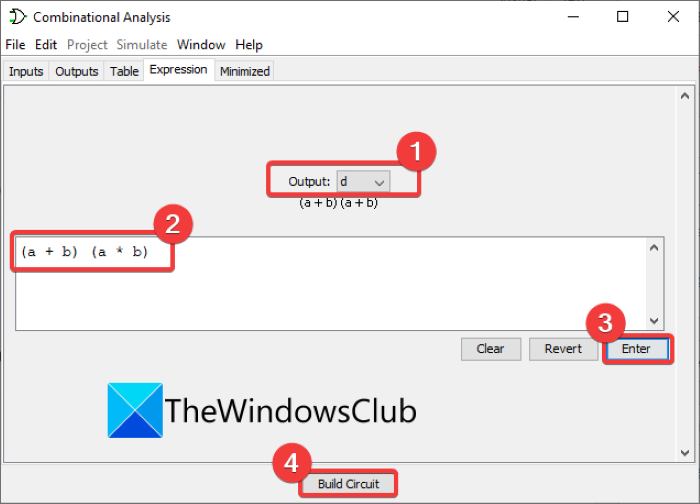

Después de definir entradas y salidas, vaya a la pestaña Expresión(Expression) y seleccione la salida para crear una tabla de verdad. Escriba su expresión booleana en el cuadro y luego haga clic en el botón Enter . Luego, presione el botón Construir circuito(Build Circuit) .
Esto creará un circuito lógico así como una tabla de verdad para la expresión booleana ingresada.
Es un buen simulador de puertas lógicas que te permite calcular tablas de verdad a partir de circuitos lógicos, así como expresiones booleanas.
3] Solucionador simple
SimpleSolver es un software gratuito de calculadora de tablas de verdad para Windows 11/10 . Viene con algunas herramientas que incluyen minimizador booleano(Boolean) , simulación lógica, generador de tablas de verdad, etc. En él, puede ingresar expresiones booleanas y generará la tabla de verdad respectiva. Veamos un procedimiento ordenado ahora.

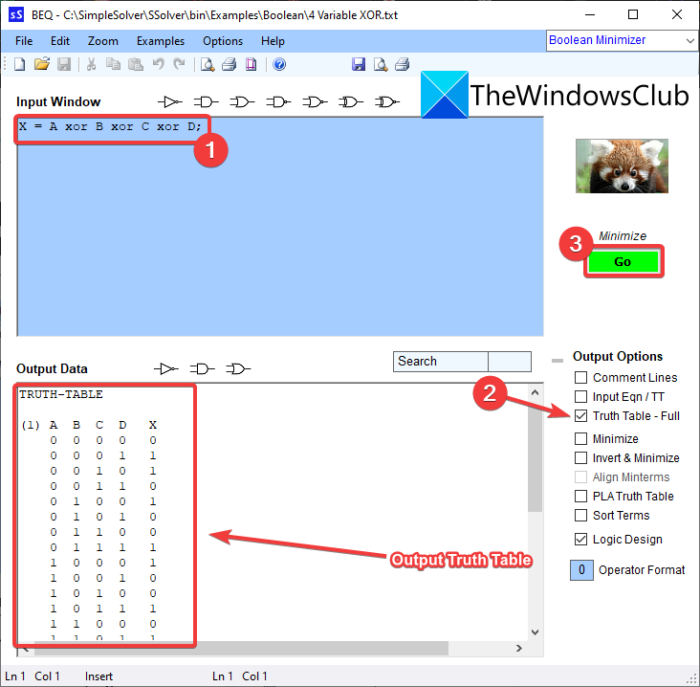

En primer(First) lugar, descargue e instale SimpleSolver en su PC. Luego, inicie este software y en la ventana de entrada(Input Window) , ingrese una expresión booleana, como X = A xor B xor C xor D;. La expresión booleana debe terminar con un punto y coma (;). Puede ingresar más de una expresión booleana en nuevas líneas y generará tablas de verdad para todas ellas.
Ahora, desde el panel derecho, asegúrese de que la opción Tabla de verdad – Completa(Truth Table – Full) esté habilitada. También puede habilitar la otra información que desea mostrar, como PLA Truth Table , Logic Design , Minimize (expresión booleana) y más.
Finalmente, haga clic en el botón IR(GO) y se mostrarán las tablas de verdad en la ventana Datos de salida .(Output Data)
Puede guardar la salida como un archivo TXT desde la opción File > Save
También viene con algunos ejemplos de diseños de circuitos que puede explorar desde el menú Ejemplos . (Examples)Puede obtenerlo en simplesolverlogic.com .
4] Logicheck
Logicheck es un generador de tablas de verdad gratuito y portátil dedicado para Windows 11/10 . Es una herramienta simple para generar rápidamente una tabla de verdad a partir de una expresión booleana. Veamos cómo.

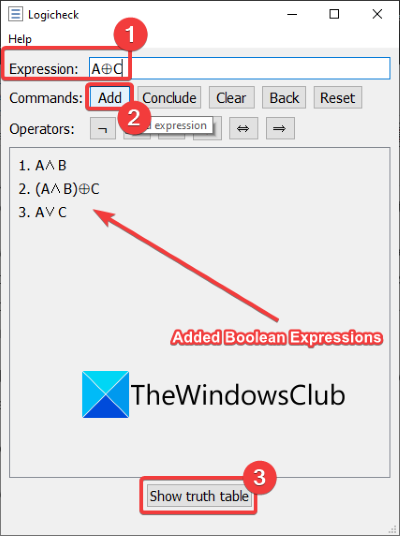

Descargue e inicie esta aplicación portátil. Verá un campo de Expresión(Expression) en la pantalla principal. Simplemente(Just) ingrese su expresión booleana en este campo. Puede usar operadores lógicos como NOT , OR, AND , XOR , etc., para completar su expresión booleana.
Después de escribir la expresión, haga clic en el comando AÑADIR(ADD) para agregarla a la lista. De manera similar, puede agregar más expresiones booleanas a la lista. También muestra errores de sintaxis en su expresión (si los hay) en la parte inferior de su interfaz. Puede corregir el error más tarde.

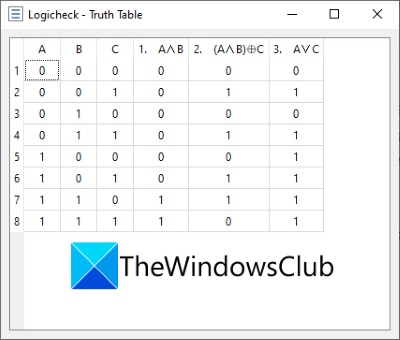

Cuando termine de agregar expresiones booleanas, haga clic en la opción Mostrar tabla de verdad .(Show Truth Table)
Luego mostrará una tabla de verdad para todas las expresiones booleanas ingresadas.
Puede descargar este práctico generador de tablas de verdad desde sourceforge.net .
5] Cálculo Lógico

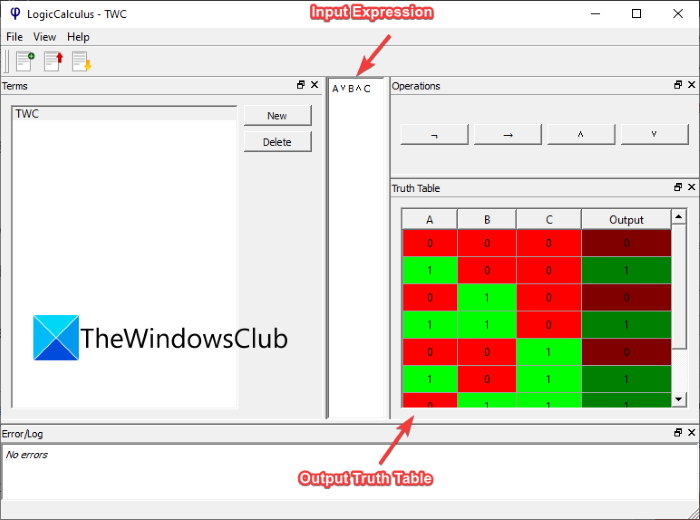

LogicCalculus es un software generador de tablas de verdad gratuito y de código abierto para Windows 11/10 . Evalúa expresiones booleanas y luego genera una tabla de verdad correspondiente. Es una de las herramientas más fáciles de esta lista.
Puede agregar términos usando la opción Nuevo( New) y luego agregar la expresión booleana en la sección central. Proporciona operadores lógicos básicos para usar en su expresión. A medida que ingresa la expresión, genera la tabla de verdad para la misma en la sección dedicada en tiempo real.
Si hay errores en su expresión de entrada, muestra lo mismo en el panel inferior.
2] Cree(Create) una tabla de verdad(Truth Table) utilizando un servicio web gratuito
También puede utilizar un servicio web en línea para generar una tabla de verdad. Aquí hay algunos mejores servicios de generación de tablas de verdad que puede usar:
- mrieppel.net
- fabricante de tablas de verdad.com
- loighic.net
- stanford.edu
1] mrieppel.net

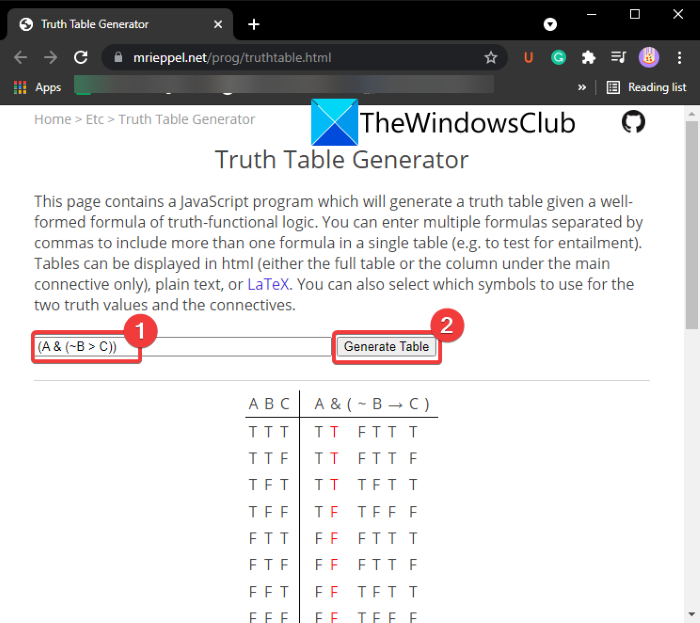

mrieppel.net es un servicio en línea simple para generar una tabla de verdad. Puede ingresar la expresión booleana en el cuadro y luego hacer clic en el botón Generar tabla(Generate Table) para calcular la tabla de verdad correspondiente.
Puede seleccionar el formato de los valores de verdad en la tabla de verdad de salida, como T/F, 0/1, etc. También le permite establecer el tipo de tabla de verdad en Tabla completa, Solo conectivo principal, Tabla de texto(Full Table, Main Connective Only, Text Table,) o Tabla LaTex(LaTex Table) para generar una tabla específica. especie de tabla de verdad. Además, también puede seleccionar los conectores para ingresar la expresión. Proporciona algunos ejemplos de cómo debe ser la expresión de entrada.
Leer: (Read:) Cómo usar la función OR de Excel para determinar si una condición es verdadera.(How use the OR function Excel to determine if a condition is True.)
2] fabricante de tablas de verdad.com
Truthtablemaker.com es un servicio generador de tablas de verdad en línea dedicado. Simplemente(Just) vaya a su sitio web en su navegador web e ingrese una expresión lógica. Luego, haga clic en el botón Obtener tabla de verdad(Get Truth Table) para generar la tabla de verdad respectiva.
Muestra una guía rápida en su interfaz principal sobre cómo usar esta herramienta y el formato y los símbolos necesarios para usar en la expresión.

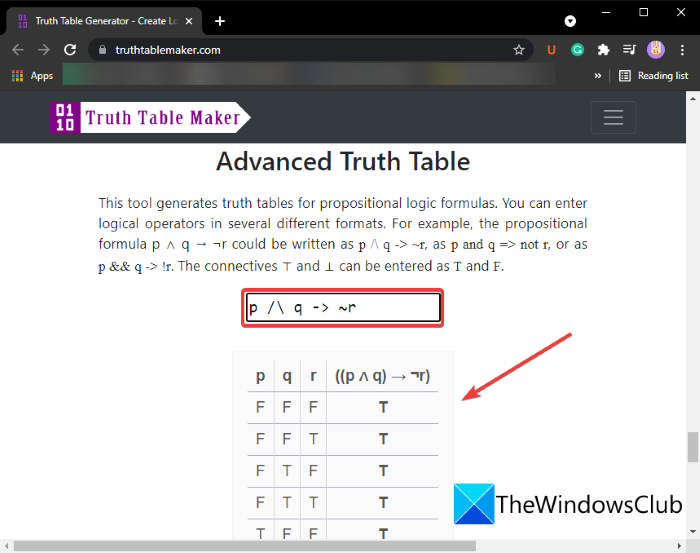

Para una tabla de verdad proposicional, puede hacer clic en su botón Tabla de verdad avanzada(Advanced Truth Table) . Luego le pedirá que ingrese una fórmula lógica proposicional en el cuadro. Escriba la fórmula y se mostrará la tabla de verdad respectiva.
3] loighic.net
loighic.net le proporciona una herramienta generadora de tablas de verdad en línea. Puede generar una tabla de verdad completa(Full Truth Table) , solo conectivo principal(Main Connective Only) , una tabla de LaTeX(LaTeX Table) y una tabla de verdad de texto . (Text)Simplemente(Simply) ingrese la expresión booleana y haga clic en la opción Crear(Make) tabla. Mostrará la tabla de verdad a continuación.
4] stanford.edu

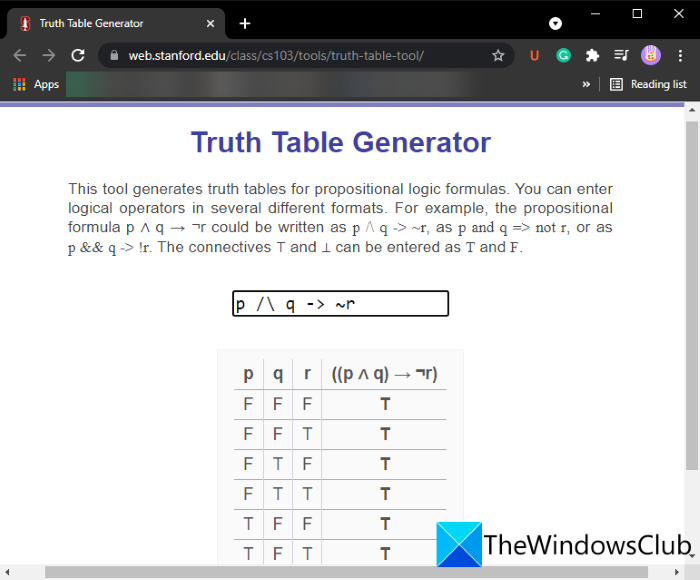

Stanford.edu es una herramienta simple para calcular tablas de verdad para fórmulas lógicas booleanas y proposicionales. Puede ingresar la fórmula y generará automáticamente la tabla de verdad respectiva en el navegador web.
¿Cómo se hace una tabla de verdad(Truth Table) booleana ?
Puede hacer una tabla de verdad booleana ingresando la expresión booleana respectiva con la sintaxis correcta. Casi(Almost) todo el software y las herramientas en línea mencionados anteriormente le permiten crear una tabla de verdad a partir de una expresión booleana. De la lista, utiliza software como SimpleSolver , Logicheck o LogicCalculus como explicamos anteriormente. Alternativamente, puede usar cualquiera de los servicios web discutidos para generar una tabla de verdad booleana.
¿Cómo se crea una tabla de verdad(Truth) con dos variables?
Para crear una tabla de verdad con dos variables, puede ingresar una expresión booleana o diseñar un circuito lógico con dos entradas. Por ejemplo, A + B = C. Aquí, A y B son dos variables de entrada, el signo + denota puerta OR y C es la salida que se genera con las combinaciones de valores A y B.
Espero que esta publicación lo ayude a generar una tabla de verdad para expresiones booleanas o circuitos lógicos en Windows 11/10 .
